1. usando transferencia de toner y reactivo químico, puede ser complicado conseguir los materiales adecuados, y los productos químicos son desagradable y sucio
2. pagar un servicio como BatchPCB o OshPark--bastante barato, pero suelen tener que esperar mucho tiempo, como dos o tres semanas.

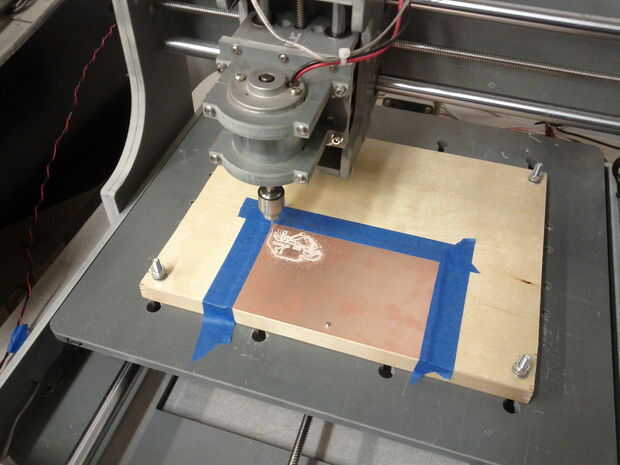

Fresado en CNC es una forma rápida con un conjunto diferente de pros y contras:
Lo bueno:
* Respuesta rápida - no tiene que esperar días o semanas para que la nave
* El molino hace la perforación
* No hay ácido desordenado para hacer frente a
* Una vez que usted tiene buena configuración, el proceso es fácilmente repetible
* Dos caras juntas son, posiblemente, un poco más fáciles que con placas grabadas
* Económico - sólo está pagando para las placas en blanco que son un par dólares
La no tan buena:
* Brocas y fresas pueden ser costosos y se desgastan.
* Trozos de cobre revestido de fibra de vidrio Haz por todo el lugar
* Un tablero que muele puede tomar un tiempo
* Llanura de cama stock y molino Junta presentará un desafío
* Aislamiento tamaño es una función de poco tamaño y molino de precisión. Revise cuidadosamente su diseño antes de que usted planea usar elegantes piezas de SMT con pernos densamente.
Cómo he hecho las cosas trabajo:
Soy un newb CNC y un desastre de la ingeniería eléctrica para mi proceso de la molienda y el contorno siguiente utilizan lo que he determinado a ser el más común (aunque no necesariamente el mejor) herramientas.
Esas herramientas son Eagle CAD, pcb-gcode, pcb-sonda, Mach 3 CNC, Zen Toolworks 30deg V en forma de grabado bits, brocas de carburo exceso aleatorio PCB y, por supuesto, Guido para hacer la molienda. Si desea obtener estas herramientas, consulte los enlaces de abajo.

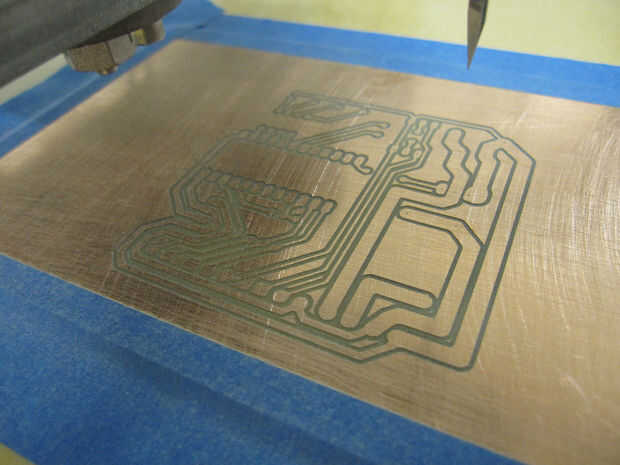

La única parte delicada se relaciona con la V en forma de bits. Obviamente, usted querrá grabar la línea más pequeña, más limpia que puedas para montar todos esos diminutos LEDs montaje superficial que ya compraron. Desafortunadamente, la forma de V de la broca va a cambiar el ancho de su corte dependiendo de la profundidad corta en el tablero. Puesto que su acción con cobre no es perfectamente plana son retados a escoger una profundidad de fresado que se limpia huellas todo el tablero.
He tenido cierto éxito con aplanar mi revestido tanto como puedo con un borde recto metálico para comprobar la planitud y entonces moviendo el tablero con la mano para tratar de hacer más planas de cobre. Con la junta plana entonces tan cerca como puedo hacerlo, entonces probar en qué profundidad limpio puedo grabar una línea en todas las cuatro áreas de la Junta que circundan el área eso planeo grabar. Los resultados siempre eran usables pero a veces me encontré reconstrucción falta rastros con trozos de cable de puente.
Una mejor manera parece que usar algunos trucos de G-Code a la altura de la Junta en los puntos claves en la superficie de la sonda y luego perturban a la altura de los vértices por consiguiente mientras se muele. Suena impresionante y complicado pero por suerte para usted hay un programa que hace todo el trabajo de modo que usted puede ocuparse de la parte impresionante y seguir mis instrucciones.
Enviado por Monster Ace juguetes Hackerspace en Oakland, CA para el programa de patrocinio de Instructables.
Compruebe hacia fuera la versión original en nuestro wiki , es algo específico de nuestra máquina en particular, he intentado escribir este instructable para ser más genéricos y extensamente aplicables.
