Hacer tu propio PCB en un molino de CNC de escritorio barato (2 / 11 paso)

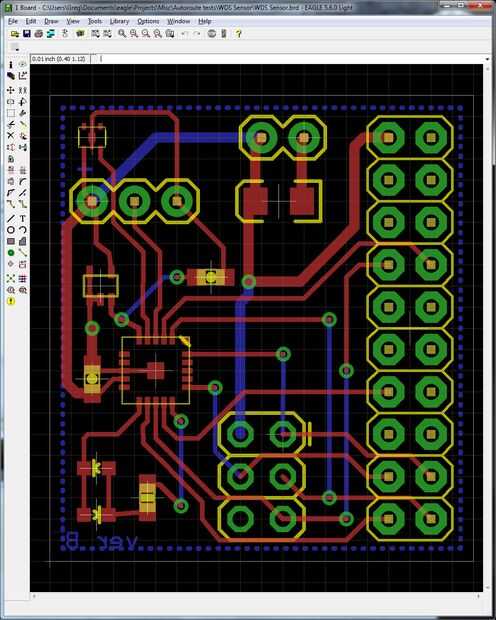

Paso 2: Diseño de un tablero con águila

Diseño del tablero está fuera del alcance de este documento pero Sparkfun.com amablemente ha proporcionado estos tutoriales para usar Eagle CAD para hacer los diseños de circuitos.

Uso Eagle CAD República Democrática del Congo para imponer limitaciones de diseño
1. en Eagle CAD, seleccione ' Herramientas -> República Democrática del Congo -> separación '
2. establecer todas las distancias 'Diversas señales' en un valor más grande que la herramienta de grabado (12mil parece funcionar para un Zen Toolworks 30deg V-Bit)
3. Si usted ya tiene un tablero diseñado, seleccione 'Check' para ver qué partes de la placa pueden ser demasiado juntos aislar
