Hacer tu propio PCB en un molino de CNC de escritorio barato (5 / 11 paso)

Paso 5: ¡ Prepárate para sonda para altura de la superficie

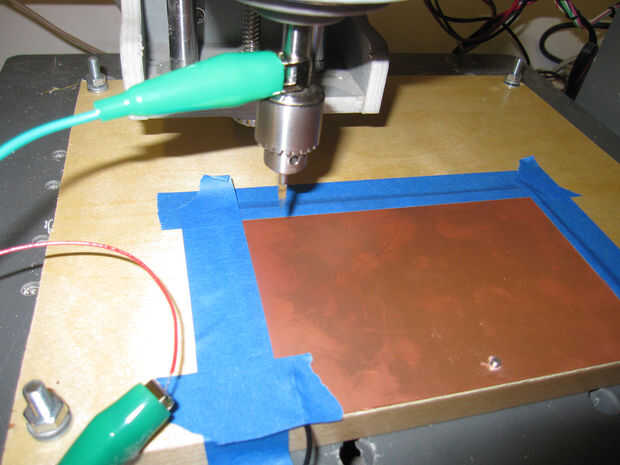

1. fresa va a grabar con en el huso de la tirada
2. Localice los cables negro y rojo colgando de la Junta de IO
3. tan ajustadamente como sea posible, el cable negro con la placa de cobre revestido de la cinta
4. Utilice una pinza de cocodrilo para conectar a la red de alambre para el huso
5. dentro de Mach3, seleccione la ficha 'Diagnóstico'.
6. Haga clic en el botón de 'Reajuste' parpadeante para que los motores están activados.
7. Utilice las flechas y la página arriba/página abajo para correr el eje para que la fresa apenas toque la superficie del cobre revestido.
8. cuando la fresa toca la superficie, debe notar el indicador verde de entrada junto a la palabra 'Digitalización' luz en la pantalla diagnósticos.
9. Si el indicador no se ilumina, compruebe todas las conexiones y asegúrese de que su placa revestida de cobre está limpia.
