Paso 1: materiales
Como herramientas se necesita:
1.) soldador
2.) soldadura-Asegúrese de que tiene núcleo de resina de la soldadura, ácido base no funciona en electrónica.
3.) multímetro (opcional, pero muy útil)
-------------------------------------------------------------------------------------------------------------------------------------

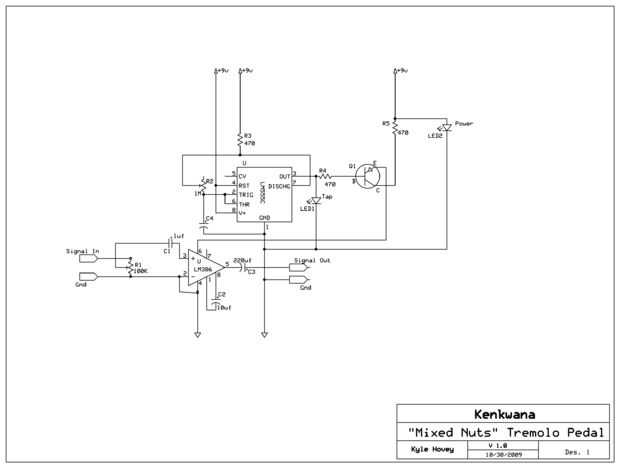

Veinte dólares en tu Radioshack local, encontrará todas las piezas que necesita para el pedal:
1.) resistencias: 470ohms x 3 (amarillo-violeta-marrón)
4,7 K x 1 (amarillo-violeta-rojo)
2.) potenciómetros: 100 K x 1 (el tipo pequeño que soldaduras en la placa)
1M x1 (el tipo grande que usted fije la perilla)

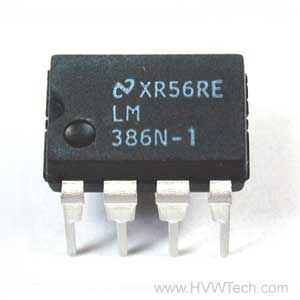

3.) los circuitos integrados: amplificador de Audio LM386

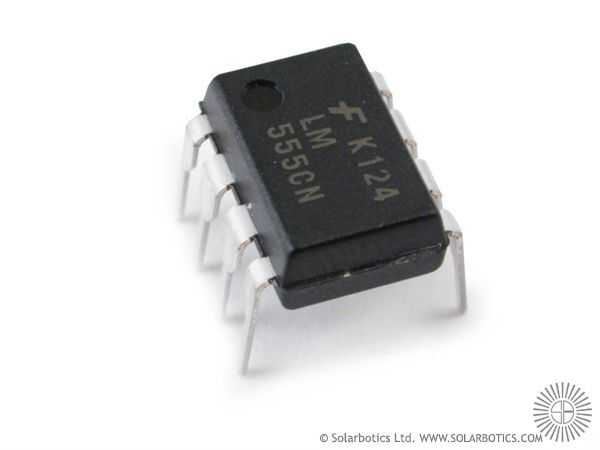

Temporizador 555
4.) transistores: transistores PNP x 1
5.) condensadores: 10uf polarizadas x 2
.1uF x 1 cerámica
220uf polarizadas x 1
6.) LED: LED x1 verde
LED rojo x2
7.) conectores: Jack de guitarra femenina x 2
Clip de la batería de 9V x 1
8.) PCB: cualquier perfboard estándar debe hacer, he usado uno del tamaño de una tarjeta de crédito que compré en Radioshack.
