Paso 3: Armar el reloj

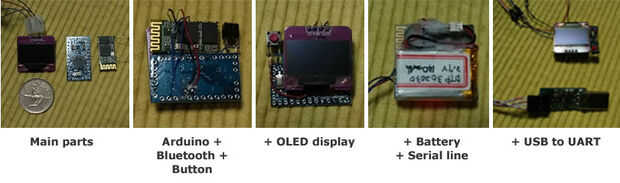

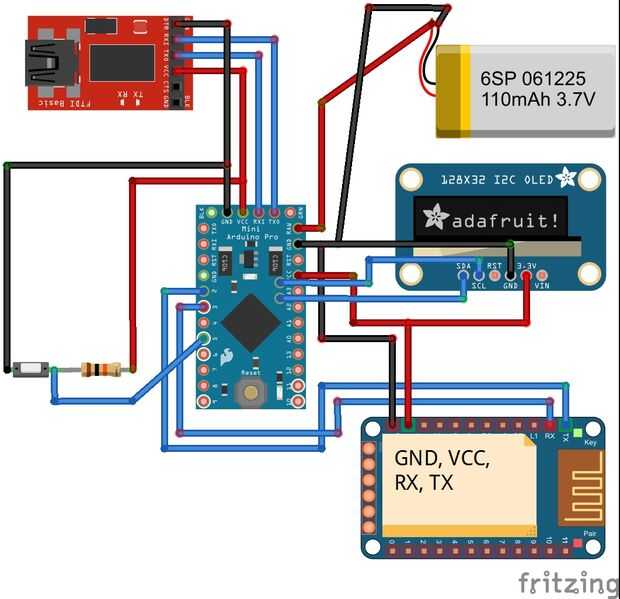

La gente que está acostumbrados a manejar Arduino o física informática continuar este procedimiento, pero te recomiendo los otros no para montar mini tablero Arduino Pro primera vez, pero tratar de hacer el reloj con la placa, que es fácil de conecta y utiliza como UNO. La estructura de montaje para RetroWatch es aquí.
# Bluetooth -> Arduino:
- VCC -> 3.3V
- GND -> GND
- TX -> D2
- RX -> D3
# OLED -> Arduino:
- GND -> GND
- VCC -> VCC
- SDA -> A4 (el pin 4 º análogo)
- SCL -> A5 (el pin 5 analógico),
Si su pantalla tiene interfaz de SPI, consulte el enlace. En caso de 7pin OLED de SPI, conecte como a continuación.
- D1: MOSI - Arduino D11 (MOSI)
- D2: MISO - Arduino D12 (MISO): este pin es opcional.
- D0: CLK - Arduino D13 (SCK)
- DC: DC (comando de datos) - Arduino D8 (o bien)
- CS: CS (selección de Chip) - Arduino D10 (SS)
- RES: RESET - Arduino D9 (o bien)
# Botón:

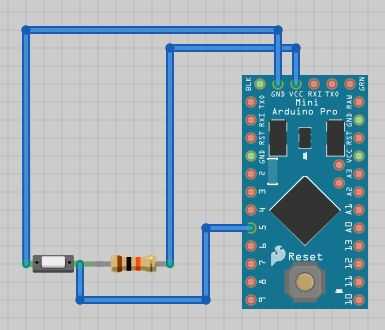

Se puede conectar con un botón que es lo suficientemente pequeño como para el smart watch y una resistencia de 10k-ohm. Ver la imagen adjuntada.
# Batería: Simplemente conecte la batería al conectar (+) -> primas, GND -> toma de tierra. Necesita línea de ponga (+) al pin de crudo en caso de usar a cualquier tipo de fuente externa, tal como una batería externa, bordo Arduino Pro mini. De lo contrario, puede dañar la Junta.
# USB módulo UART -> Arduino:
- 3.3V -> VCC
- TXD -> RXD
- RXD -> TXD
- GND -> GND
