Paso 2: La historia y el Plan de

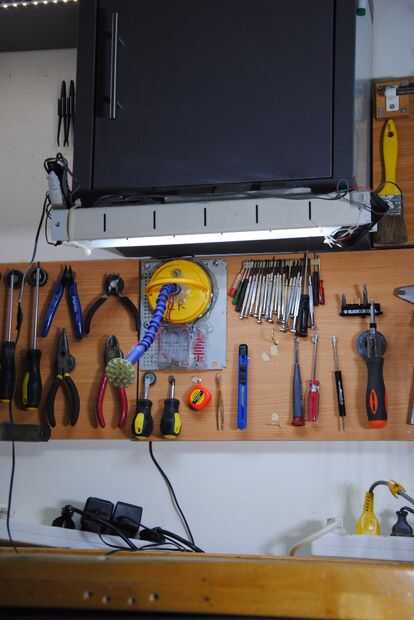

Hace aproximadamente un mes, os adjunto el "LEDPOD" (sí... Me lo quitaron desde el trípode) al gabinete que estaba en mi sobre gabinete de escritorio. Con tiras de LED en el gabinete, no eran lo suficientemente fuertes como para trabajar con la electrónica pequeña o para fotografiarlas.
Pensé que podía conectar mi LEDPOD al gabinete y lo hice, pero hubo varios problemas:
1. es feo
2. se bloquea mi alcance para los destornilladores pequeños que estaban en mi último Pegboard magnético (porque es grande)
3. no fuerte bastante (no luz)
4. la luz tiene un tinte verde (bajo CRI, creo)
5. tenía un ventilador ruidoso (a enfriar las tiras de LED)
6. tenía un amortiguador muy mal (he usado resistencias para atenuar el brillo de los LED, no sabía 12V HF-PWM atenuadores existían cuando lo hice)
Parece como hay razón suficiente para sustituirlo, Derecho?
Así que lo que quería hacer tenía que ser:
1. delgado y pequeño ✓
2. poderoso (salida de luz de alta) ✓
3. no tener ningún tinte verde, teniendo así una "salida clara" ✓
4. no calentar, así que no necesitan un ventilador y un disipador de calor grande, que no hace cualquier ruido ✓
5. tiene un regulador de PWM de alta frecuencia (No el tablero vertical línea parpadea en la imagen) ✓
6. un atenuador con muchas opciones de atenuación ✓
7. bajo costo para hacer ✓
8. sería capaz de hacer sin un multímetro (porque murió mi multímetro) ✓
Mi plan era utilizar 12V 10W blanco frío LED (ya que son solamente $0,27 cada!), y undervolt ellos tan el no calentar. Planeé utilizar diodos para bajar la tensión.
Porque baja la tensión, cada LED no fue tan brillante, así que tuve que usar LED. A pesar de que utilicé más LED, el precio total era todavía más barato porque no tengo que comprar cualquier grandes disipadores de calor.

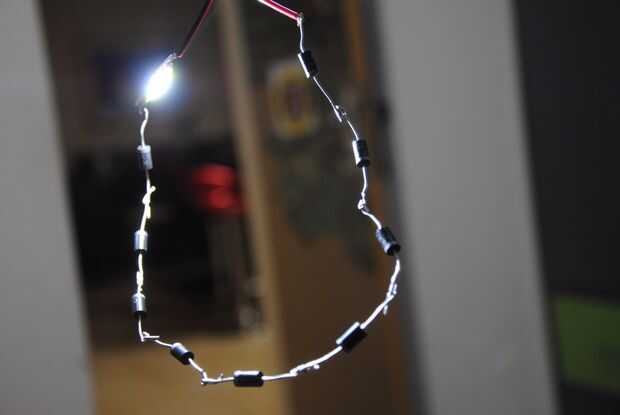

Luego de experimentar (un montón!), he decidido poner 9 diodos Schottky en serie con 8 LED (que se suelda en paralelo). Esto reduce la tensión hasta el punto donde el LED da la máxima eficacia (De mis experimentos). Conseguir los LED sólo un poco caliente, lo que significa que necesitan un pequeño disipador térmico, pero todavía producen mucha luz
Lamentablemente, como escribí anteriormente, no tengo las medidas de voltaje porque murió mi multímetro. Por otro lado, lo que es dentro de muy pronto!
