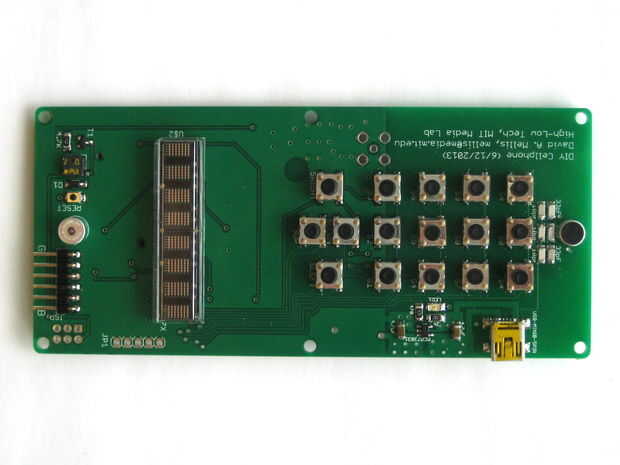

Paso 2: Soldar los componentes electrónicos.
La mayoría de los componentes es simple a la soldadura (aparte de su pequeño tamaño), pero hay algunas cosas en cuenta:
- Condensadores: tenga cuidado con la polaridad de los condensadores (1000 uF) grandes, pueden explotar si soldarlos al revés. Usar la franja naranja para orientarlas correctamente.
- Polaridad: otros componentes con polaridad incluyen el estupendo-condensador LED (Nota los dos pequeños puntos verdes por un lado), el microcontrolador ATmega1284P (nota el círculo en una esquina), el módulo GSM de M10 (que tiene una flecha en una esquina), el zócalo de la tarjeta SIM, el micrófono y el diodo (nota la línea gris pálida en un lado). Estos componentes no tienen ninguna polaridad (puede soldar cualquier manera alrededor): el cristal (8 MHz), altavoz, botón de reinicio, pequeños condensadores y resistencias. Otros componentes solamente físicamente alinean en una orientación, pero asegúrese de que los transistores no están boca abajo y que los botones no girado 90 grados.
- Antena: al soldar la antena, comience con la almohadilla que se enfrenta el módulo GSM. Es el que lleva la señal eléctrica; los demás simplemente están ahí para que soporte estructural (sujetar la antena hacia abajo). Incluso podrá calentar la soldadura en la que el acolchado de la parte superior de la antena, el calor puede ser conducido a través de las dos vias (pequeños agujeros) en él.
- Puentes de la soldadura: hay dos puentes en la parte inferior de la Junta, etiquetada "Celular" y "uC" de la soldadura. La soldadura de la almohadilla del centro de cada uno a la plataforma de etiquetado "uC". (Esto conecta las líneas RX y TX de la cabecera FTDI para la ATmega1284P en el tablero que comunican sobre la serie. Si en cambio soldadura de la almohadilla del centro a la almohadilla de "Célula", el FTDI cable se conecta directamente al módulo GSM para que usted puede comunicarse con ella desde el ordenador.)
- Altavoz: el altavoz es incómodo de soldadura porque no tiene de piernas. En primer lugar, aplicar soldadura a las almohadillas de PCB. Luego descansar el altavoz en la parte superior el PCB (alineando sus cojines con los de la Junta) y soldadura de la parte inferior. Puede alimentar en soldadura o derretir la soldadura aplicada previamente desde abajo. Si no funciona, no quite el altavoz (que podría rasgar sus pastillas). En cambio, intente volver a derretir la soldadura en sus almohadillas introduciendo la plancha en los agujeros de abajo.
- Conector USB: sólo las dos patas del conector USB externas (de los cinco pequeños) se utilizan, por lo que no tienes que soldar las tres patas centrales. (Soldadura de las cuatro esquinas, aunque proporcionan soporte estructural).
- Cabecera del ISP: porque sólo necesita quemar el cargador de arranque de una vez, típicamente no la soldadura de pernos en la cabecera del ISP (2 x 3). En cambio, puede Inserte las clavijas en el conector de tu ISP y sostener contra los pasadores (de la parte superior del tablero) mientras grabas el gestor de arranque. Si tiene problemas, puede soldar pernos en los agujeros pero vas a tener que ajustar el caso para hacer espacio para él.
