Paso 6: Corte por láser y montar la caja.
![]()
![]()
![]()
![]()
Puede hacer una caja simple pero funcional de laser-cortó la madera contrachapada y chapa, junto con unos tornillos pequeños (véase materiales anteriores):
- Antes de cortar la caja, verifique que los archivos coinciden con la placa de circuito. En particular, me has hecho un montón de ajustes para el tamaño y la ubicación de los orificios, así que compruebe que están en el mismo lugar en el PCB y el caso. (Nota que los orificios en la parte inferior chapa de archivo debe ser más grande que los otros, esto es para dar cabida a la tuerca, ahuecar ligeramente).
- Si usted suelda pernos en la cabecera del ISP, usted necesitará recorte un espacio para ellos en la pieza superior de la madera contrachapada. Editar el DIY-teléfono móvil-Top en consecuencia.

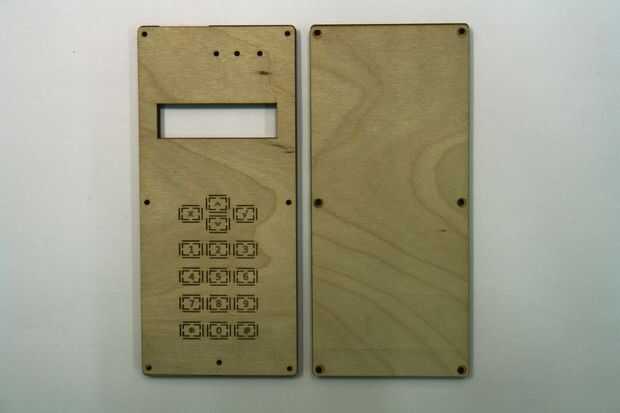

- Laser-corte la madera contrachapada (1/4 / 6mm) usando los archivos DIY-teléfono móvil-Top y bricolaje móvil de fondo en el caso / carpeta del damellis/cellphone2hw repositorio en GitHub. Los archivos SVG creados en Inkscape, entonces exporta a hpgl para la importación de CorelDraw.

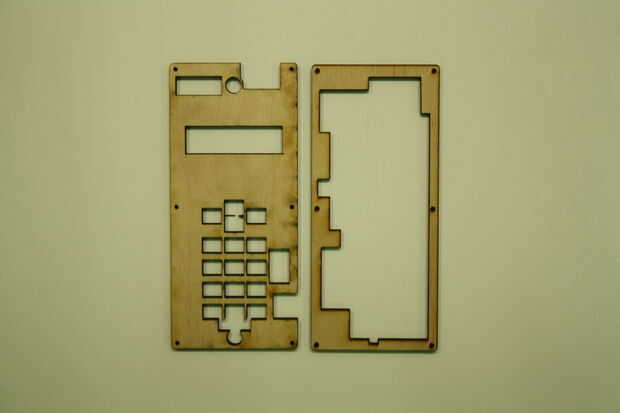

- Laser-corte la chapa con los DIY-teléfono móvil-Top-chapa y bricolaje-celular-fondo-chapa. Cortar la chapa con el frente de madera hacia arriba (cara posterior adhesivo hacia abajo).
- Retire el forro de la pieza de chapa superior adhesivo y pegarlo a la cara exterior de la pieza superior de madera contrachapada. Repita con la espalda, otra vez colocar la chapa en la cara externa de la madera contrachapada.
- Hay un poco de espacio vacío entre la parte superior de cada botón y la chapa. Puede que necesite pega a pequeños espaciadores de la parte posterior de la pieza superior de la chapa, una para cada botón (en el centro de cada recorte rectangular de flexión en la chapa). Así, no tienes que presionar la chapa tanto para pulsar el botón.
- Deslice las piezas superior e inferior de la caja sobre la placa de circuito. Tendrás que montar el cable de la batería entre el módulo GSM y el conector de la batería, plegable por la mitad. Las piezas de madera contrachapada deben descansar contra la placa de circuito.
- Introduzca los seis tornillos y rosca en las tuercas.
