Paso 18: Medición de la velocidad (interludio poco opcional)
Hay un número de maneras diferentes de hacer esto. Usé la técnica de 'varilla roscada y tuerca'.
Simplemente coloque el multímetro en la salida del tacho, seleccione Leer voltaje (escala de 20V).

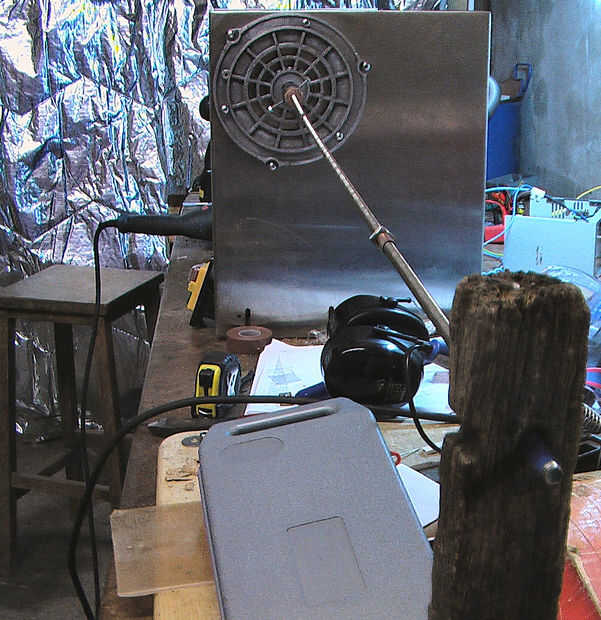

Configurar una barra roscada para gira con el eje. Se necesitan saber la echada del hilo de rosca (yo usé algunas cosas de paso de 1mm) marca dos lugares de la barra (A y B), una distancia determinada (digamos 60cm).
Ahora fijar el torno funcionando a una velocidad slowish y registre la lectura del multímetro. Sostenga una tuerca inmóvil en la varilla giratoria - viajará longitudinalmente a lo largo de la varilla, porque la barra está girando.
En marcha un cronómetro cuando la tuerca pasa A punto, detener el cronómetro cuando pasa punto B. Anote el tiempo que tardó.
Ahora puede elaborar las rpm (revoluciones por Minué)... Si A y B son de 60 cm de separación requiere que el eje gire un completo 600 rotaciones para la tuerca de la distancia de viaje (porque el tono es de 1mm - que es un rev por mm).
¿Cuál es la velocidad del eje si: tomó 60 segundos para viajar entre A y B? Respuesta: 600 rpm porque giró 600 veces en un minuto...
Si hacemos un poco de tabla o rpm con el voltaje correspondiente lecturas sólo necesitamos unos lectura y puede dibujar un gráfico (que debe ser una línea recta) para darnos la rpm en cualquier voltaje dado.
