Paso 3: Control de velocidad (parte 2 - hacer un circuito simple)
Decidí hacer mi propio (para entenderlo mejor y y agregar algunos mods). Es esencialmente muy simple y puede hacerse utilizando algunas Junta de tira y unos pocos componentes electrónicos baratos.
Lo necesitada es el siguiente (código maplin en soportes):
Poliester C1 condensador 0.1uF 250V (BX76H)
Condensador de poliéster de C2 0.047uF 250V (BX74R)
Condensador poliéster C3 0.01uF VAC (bajé de e-bay)
D2 Supresor 250VAC (HW13P)
Resistor Variable VR1 o pote 220k (FW06G)
R1 Resistencia de Min 4k 7 (M4K7)
R2 Min resistencia 22k (M22K)
R3 Min Resistor 100R (M100R)
D1 Diac DB3 (QL08J)
T1 Triac BTA26-600B (UK56L) (bastaría con la versión de 16A - estaba en un estado de ánimo de overkill)
Tabla para poner todo en tira algunos.
Componentes opcionales (más sobre esto más adelante):
2 X rectificador J04 (BH46A) ~ 3 cada uno (pero tengo unos muy similares en e-bay para 99p)
50VA paso transformador 240V a 9V - (búsqueda de vieja energía fuentes, amplificadores audio, hi fi, etc..)

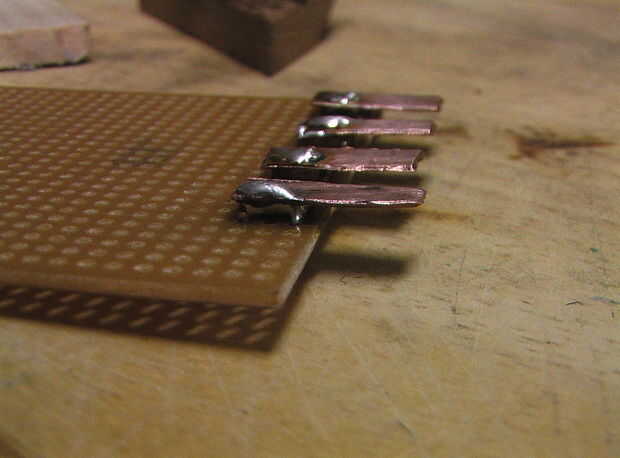

El triac se puede salvar a menudo de las máquinas de lavado junto con el motor. Podría haber también ordenó algunos conectores de horquilla para hacer el 'vivo', 'neutral', 'el esqueleto' y los contactos de 'bobina de estator', pero tenía ganas de hacer mis propio para ahorrar unos centavos (ver foto). Usé algunos cables estándar de cobre de 2mm rescatados de alguna casa vieja cableado y soldado en algunos corte (usando una sierra para metales) y aplanadas (martillo o vice) trozo de tubo de cobre.

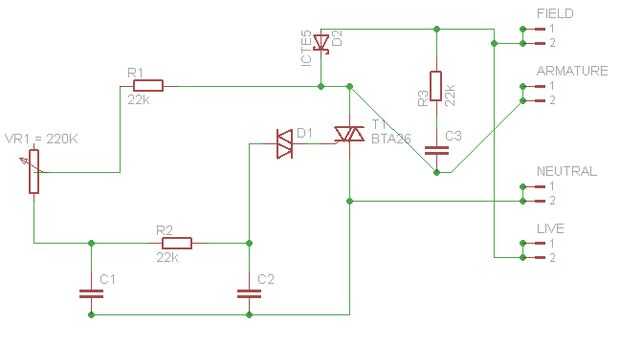

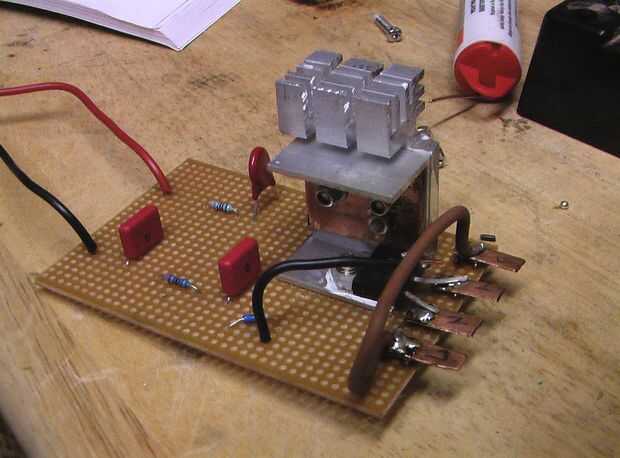

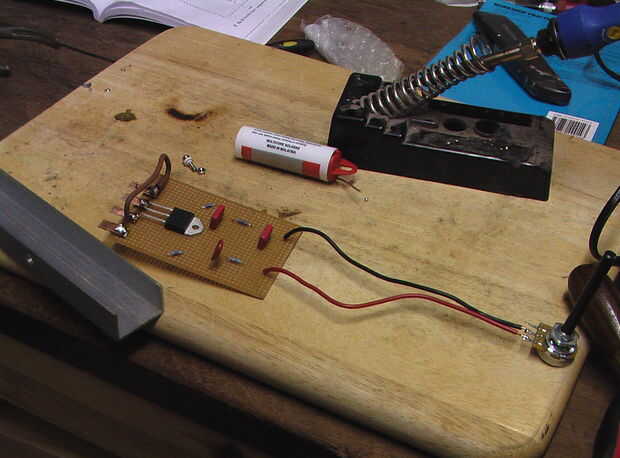

Cuando se trata de hacer realidad el circuito, hay un montón de buenos consejos sobre soldadura aquí en instructables, así que no voy a hablar mucho sobre eso. No es suficiente para decir que es un circuito complejo y debe ser bastante straightforwards si usted lea atentamente las instrucciones aquí. Gracias a Westfw por el esquema de águila ' (poder).
