¿Te has preguntado cómo funciona una estación de radio AM? En este proyecto aprenderás los conceptos básicos de cómo tus canciones favoritas son transmitidos por una estación de radio. Usted aprenderá cómo usted es capaz de sintonizar su emisora favorita y escuchar música. Este es un proyecto muy simple que requiere muy pocos materiales para hacer, pero da un conocimiento básico de cómo funciona un transmisor de radio.
Objetivo
El objetivo de este proyecto es construir un simple transmisor de radio AM y probar su gama de difusión con un receptor de radio. Introducción
Radiación electromagnética es que nos rodea. Por ejemplo, la luz es radiación electromagnética y por lo tanto son radiografías. Cuando usted escucha un AM o estación de radio de FM, el sonido que escucha se transmite tu radio por la estación usando radiación electromagnética como un portador — ondas de radio. Radiación electromagnética es una onda de propagación en el espacio con componentes eléctricos y magnéticos. En el vacío, las ondas electromagnéticas viajan a la velocidad de la luz.
Las ondas electromagnéticas como la luz, rayos x y ondas de radio se clasifican por su frecuencia o longitud de onda. Por ejemplo, la radiación electromagnética en frecuencias entre unos 430 tetrahertz (THz) y 750 THz puede ser detectada por el ojo humano y son percibidas como luz. Radiación electromagnética en frecuencias que van desde 3 hertz (Hz) hasta 300 gigahercios (GHz) se clasifican como ondas de radio. Las ondas de radio se dividen en muchas secundario-clasificaciones basadas en frecuencia. AM las señales de radio son llevadas por las ondas de radio de frecuencia media (MF) (530 a 1710 kilohertz (kHz) en América del norte, 530 a 1610 kHz en otros lugares), y las señales de radio de FM son llevadas por las ondas de radio de muy alta frecuencia (VHF) (88 a 108 megahertz (MHz)).
¿Tiene una onda de radio sonidos como la voz o música a su receptor de radio? La estación de radio emite una onda portadora en la frecuencia asignada de la estación. La onda portadora se modula (variado) en proporción directa a la señal (por ejemplo, voz o música) que debe transmitirse. La modulación puede cambiar la amplitud o la frecuencia de la onda de portador. El "AM" en radio AM significa para "modulación de amplitud", y "FM" en radio FM "frecuencia modulada". Un receptor de radio elimina la onda de portador y restaura la señal original (voz o música). La figura anterior muestra gráficamente cómo funciona la modulación de amplitud.
En este proyecto, usted hará un circuito simple de difusión de baja potencia, utilizando un circuito integrado oscilador de cristal y un transformador de audio. Puede conectar el circuito a la toma de auriculares de un reproductor de música portátil (por ejemplo, mp3, CD o cassette reproductor de cinta). Usted verá que usted puede recibir la señal por el aire con un receptor de radio AM. Aunque los circuitos usados en estaciones de radio para AM difusión son mucho más complicados, sin embargo esto da una idea básica del concepto detrás de un transmisor de televisión. Además de que es muy divertido cuando usted realmente trabaja!

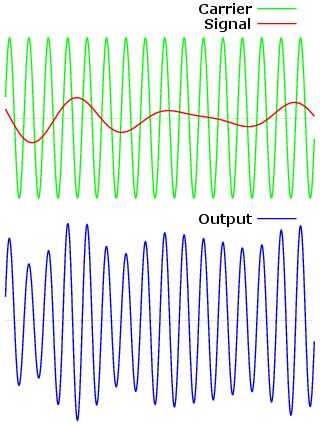

Para la figura de arriba: ilustración de modulación de amplitud de una onda portadora por una señal. El diagrama superior muestra una onda de portador en una set de frecuencia y amplitud (verde) y una señal que se transmitirá (rojo). La señal se utiliza para modular la amplitud de la onda de portador. El diagrama inferior muestra la señal de salida resultante (azul). Observe cómo los picos de la traza de salida (su envoltura) siguen la forma de la señal de entrada.
