Hacer tu propio transmisor de Radio de AM de baja potencia (3 / 12 paso)

Paso 3: Procedimiento Experimental

Este proyecto Feria de Ciencias requiere que conectes uno o más dispositivos en un circuito eléctrico. Ayuda básica puede encontrarse en la cartilla de la electrónica. Sin embargo, si no tienes experiencia en la elaboración de circuitos eléctricos puede ser útil tener a alguien que puede responder a preguntas y ayuda que usted solución de problemas si su proyecto no funciona. Un profesor o padre puede ser un buen recurso. Si necesitas encontrar otro mentor, prueba pidiendo a un electricista, ingeniero electricista o persona cuyos pasatiempos implican cosas como aviones, trenes o coches del edificio. También deberá trabajar su camino hasta este proyecto a partir de un proyecto de electrónica que tiene un menor nivel de dificultad.

Construir el circuito

Antes de ver las instrucciones paso a paso para construir el circuito, primero a repasar el diseño del circuito y mostrar cómo funciona el protoboard sin soldadura.

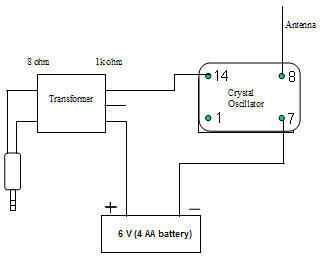

La figura anterior muestra las conexiones que usted tiene que construir el circuito. El transformador aísla al reproductor de música del resto del circuito, acopla con el reproductor de música y el cristal oscilatorio y "intensifica" la tensión de la señal desde el reproductor de música en proporción a la relación de 1 kohm a 8 ohmios. La señal escalonada encima de la bobina secundaria del transformador modula la alimentación al oscilador chip (+ en el pin 14 y − potencia en pin 7). Un cable conectado a la salida del oscilador (pin 8) sirve como antena de radiodifusión la onda de radio de amplitud modulada.
