Paso 7:
![]()
3-use la placa para conectar los terminales positivo y negativo del portapilas y el lado del transformador de 1000 ohmios, como se muestra en el diagrama y en la figura anterior. Tenga en cuenta que el lado de 1000 ohmios del transformador tiene una derivación central que no se utiliza en este proyecto.

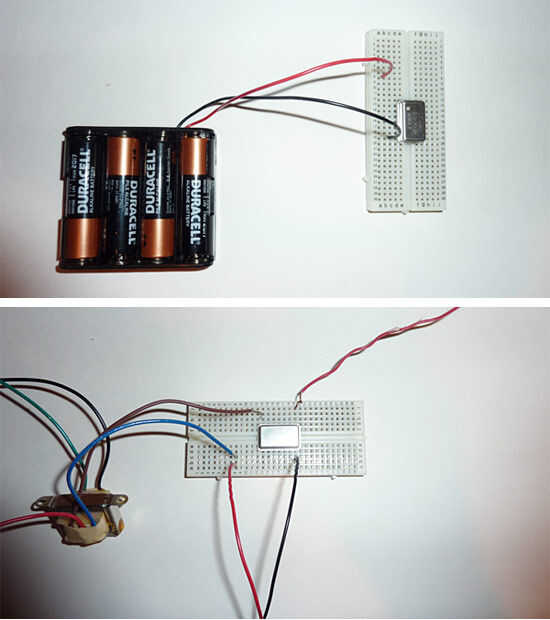

Para la figura anterior: los terminales positivos y negativos del soporte de la batería están conectados a la placa (parte superior). Entonces el lado 1000 ohmios del transformador está conectado en la placa y el cable puente se agrega (abajo).
