Paso 1: Los elementos que necesitamos para construir nuestra antorcha de cabeza LED recargable
Vamos a necesitar:-

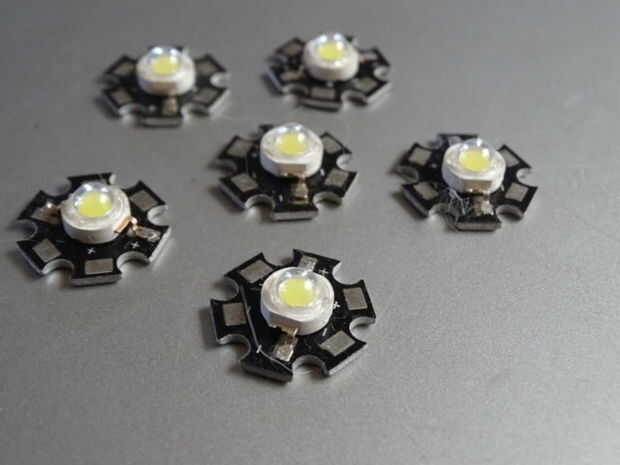

1. un diodo de 1 w LED como se muestra en la imagen. Estos están disponibles en EBAY por aproximadamente Rs.150 para 10 piezas. Tan una pieza cuesta Rs.15. (rupias indias). El LED ya está montado/soldado en su propio disipador de calor, que nos ahorra tiempo ya no necesitamos soldar nosotros mismos. El que utilizamos aquí es una de 3 v (300 mA-mA) tipo.
2. un recipiente plástico redondo pequeño para albergar nuestra bombilla LED y lente. (Pagué Rs.2.50 por una ronda que compré en una tienda local de envases de plástico en Mumbai).
3. un pequeño colimador de reflector LED lente para enfocar el haz de luz. He utilizado un foco de 40 grados lente.
Esta lente permite para concentrar el haz de luz sobre el área deseada. Las lentes están disponibles en ebay.
Usted puede referir a este link:-
http://www.eBay.in/ITM/1-3-Watt-LED-Lens-20-Diamet...
Ya tenía repuestos lentes o reflectores de un accesorio de luz LED roto en casa y no han comprado el enlace anterior. (No avales implícita).
Cada pieza de lente debería costar aproximadamente Rs.20. La misma lente está disponible en tiendas el Lamington Road de Rs.3 aprox pero uno tiene que comprar al menos 300 piezas. Así que su su elección...

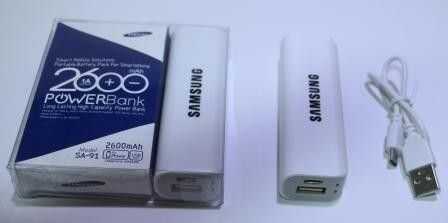

4. un banco de potencia USB portátil como la que utilizamos para recargar nuestros teléfonos sobre la marcha. He utilizado una barato 2600 mAH uno que compré para Rs.130 de alrededor del área de mercado de Crawford.

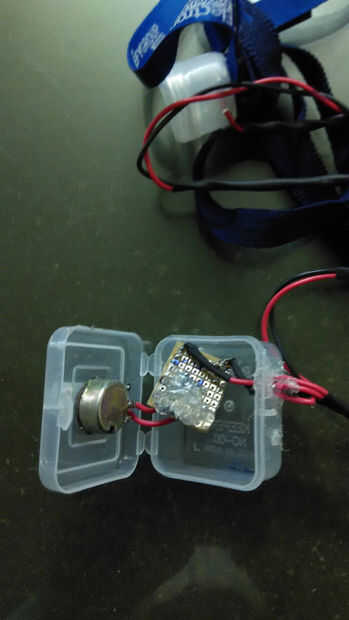

5. una pequeña caja de plástico para albergar nuestro circuito dimmer. (De hecho si usted no necesita el circuito regulador entonces el proceso es más fácil para usted.) Voy a explicar esta parte en los siguientes pasos.

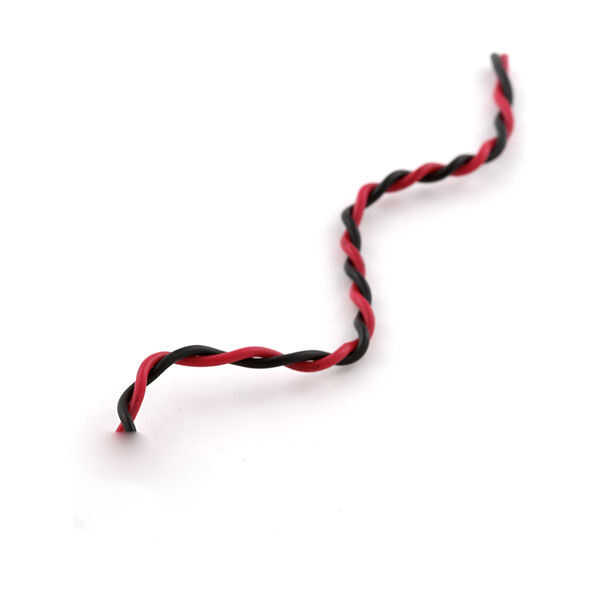

6. un pedazo de alambre para conectar todo junto y de la energía hasta la antorcha.

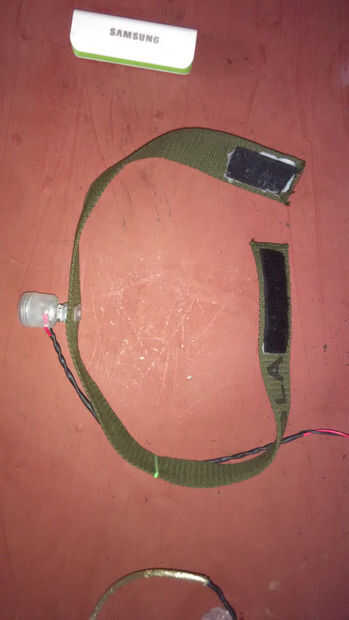

7. una pieza de la correa para hacer la banda para la cabeza (tal vez de la lona... tal vez nylon... elástico tal vez... la clase utilizamos alrededor de nuestra cintura para sujetar el pantalón :). Usted puede incluso utilizar un trozo de cinta de un desecho I-Card (tarjeta de identidad). El costo debe ser alrededor de Rs.20 por un metro.
8. un alambre del USB desechado. Esto que vamos a utilizar para poder para arriba nuestra antorcha sea un powerbank USB o un cargador USB.

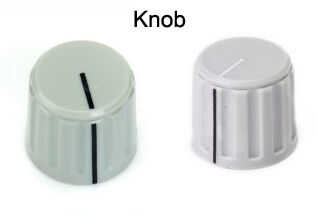

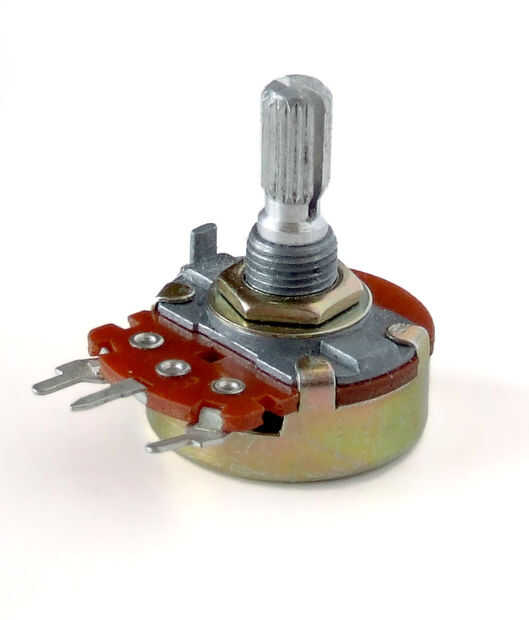

9 algunas resistencias: una resistencia de 6,8 ohmios o cierre (1/4 o 1/2 vatios). Un resistor de 47 ohmios o cierre (1/4 o 1/2 vatios) y un potenciómetro de ohmios de 4,7 K a utilizar como un atenuador. También una perilla para ajustar en el potenciómetro.

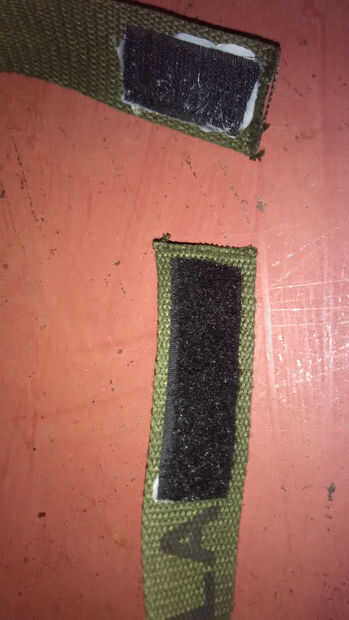

10. algunos Velcro para sujetar la venda principal alrededor de nuestra cabeza.

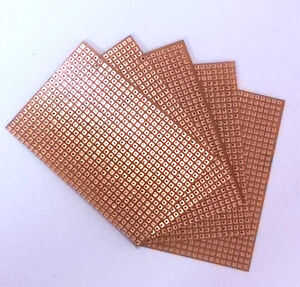

11. un pequeño trozo de placa perforada de PCB. Le costará Rs.5 por un pedazo de aprox tamaño 1,5 X 2 pulgadas. Conseguirlas en ebay. He comprado mina de Lamington Road.

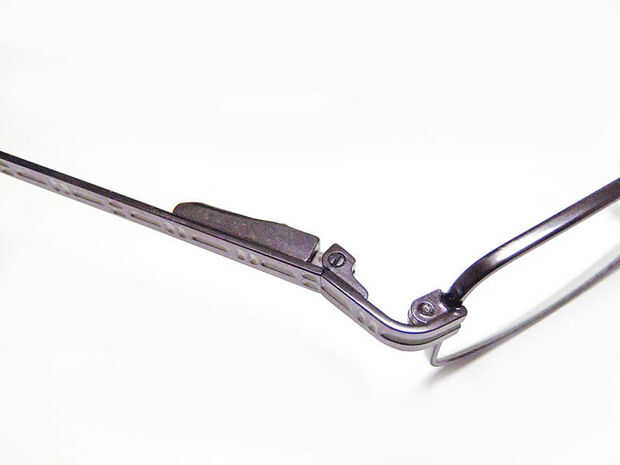

12. pequeñas bisagras de un par roto de ojo gafas lentes/gafas/fulgores. El LED montado una vez en esta pequeña bisagra le da la capacidad de inclinación hacia arriba y hacia abajo y ayuda a dirigir el haz de luz sea más cerca de nosotros o lejos de nosotros. (Más evidente en el video).
