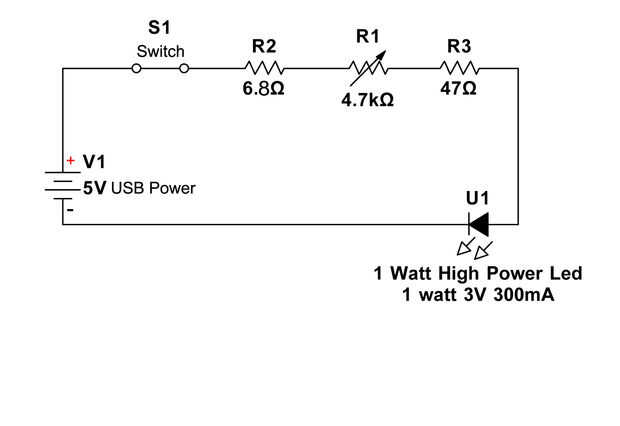

Paso 2: Este es el diagrama del circuito para el atenuador.
El diagrama es auto explicativo.
No he utilizado un interruptor en la construcción real, no era necesario. Pero usted puede agregar uno si se siente tan inclinado.
Ahora para algunos cálculos:-
Puesto que estamos encender el LED de 3 v con una powerbank USB voltios 5, tenemos que eliminar el exceso y 2 voltios en (o de lo contrario nuestro LED se dañe durante un período de tiempo). Así que vamos a utilizar un resistor para deshacerse de este extra 2 voltios. Para calcular la cantidad de resistencia necesaria, lea la explicación que sigue:-
El cálculo principal es:
Ya estamos encender el LED de 3 v con una powerbank USB voltios 5, necesitamos eliminar el exceso 2 voltios que llegan es decir 5 voltios de la battery(powerbank) menos los 3 voltios que el LED necesita, es = a 2 voltios (que es el exceso de tensión que necesitamos para eliminar el apagado).
Por lo tanto 5-3 = 2 voltios.
Luego dividimos este 2 voltios por la corriente requerida de la LED en miliamperios (mA). Para nuestro LED el mA es de 300mA. Este valor se proporciona en la hoja de datos que viene con el LED.
Así que 2 voltios dividido por 300 mA
es decir 2 / 300 = 0.00666
multiplicamos esta respuesta por 1000
es decir 0.0066 X 1000 = 6.66 o 6,66 ohmios.
Así que la resistencia que necesitamos para poner entre la bateria de 5 voltios y el LED es una resistencia de 6,6 ohms (el valor estándar disponible es de 6,8 ohms) o cerca a punto de soltar los 5 voltios a los 3 voltios requeridos...
Hay algunas aplicaciones Android que simplemente este cálculo para nosotros.
"Calculadora del Resistor del LED" disponible en la Google Playstore gratis, es una aplicación agradable para ayudar con los cálculos.
Puede alguien explicarme esta parte:
He utilizado 2 resistencias más (el 4,7 K variable Potentio para la regulación por el LED y el resistor de 47 ohmios) en mi circuito. Esto es porque cuando me mide la corriente por el circuito me pareció que alrededor de 500 miliamperes al encender, y ya que mi LED era clasificado en 300 mA experimenté con resistencias adicionales... hasta el 47 ohmios uno tomó mA hasta alrededor de 250 mA.
