Paso 1: Hacer la plantilla de doblez

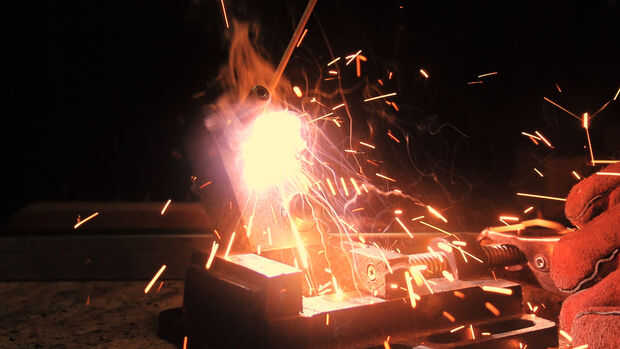

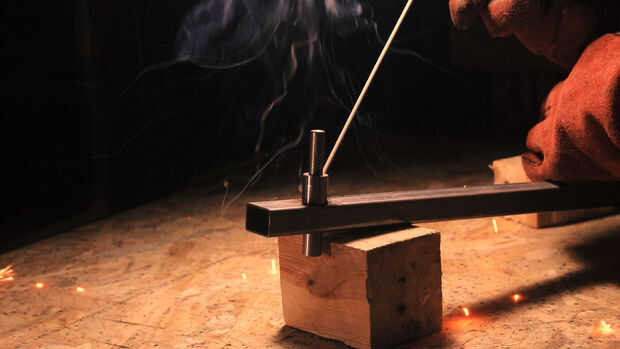

He hecho un agujero en el tubo cuadrado para que una vez que se introduce la bisagra, la distancia entre la bisagra y el borde ajuste la varilla de acero de 10mm. La bisagra la mitad fue soldada con autógena en el lugar y la soldadura fue redondeada con un archivo para asegurarse de que recibe la varilla de acero sin interferencias.

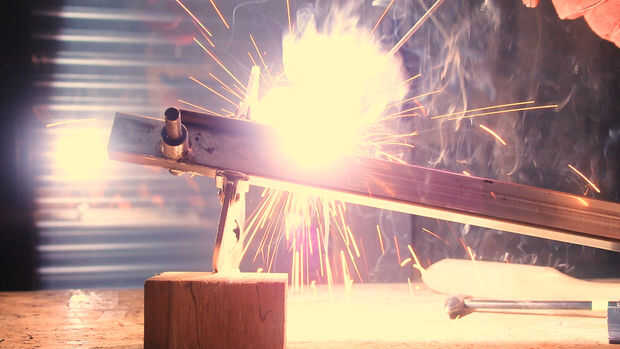

Se ha añadido una placa de soporte en el borde mencionado para apoyar la barra mientras está siendo doblado. Finalmente la curva de la pierna será tangente a este plato y el borde del tubo. Puede Agregar un par más para asegurarse de que la varilla no se mueve.

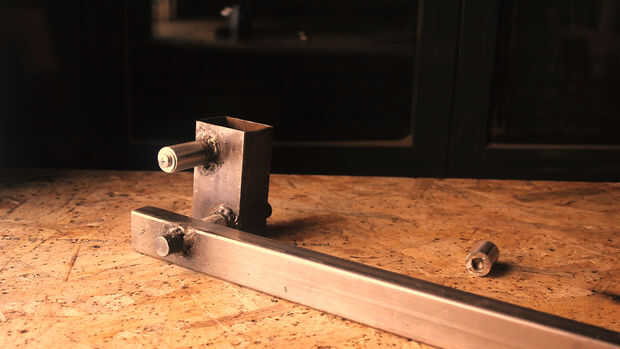

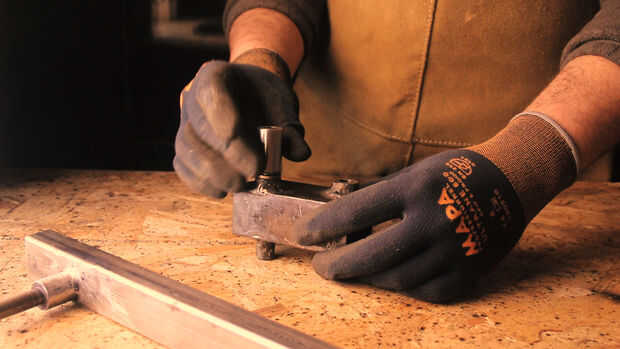

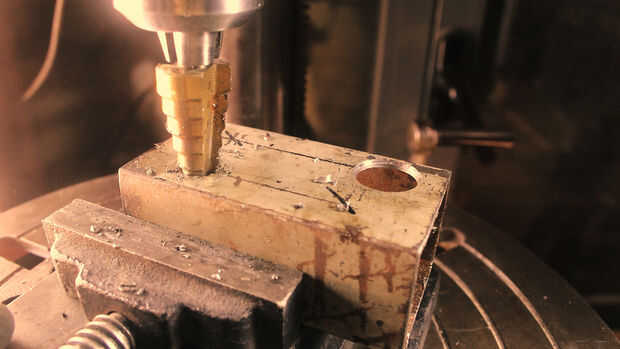

Ahora para la cabeza en flexión. Simplemente perforar dos agujeros separados 50mm para tener cierta influencia y soldado con autógena las mitades de bisagra en su lugar asegurándose de que se inserta la misma profundidad en el tubo de 35x45mm. Uno de lo halveswill de bisagra como un rodillo libre que puede viajar a lo largo de la varilla mientras está siendo doblado y reducir la fricción. Me corte la parte femenina de la bisagra a la mitad para obtener un tubo de acero grueso y atornillar un tornillo en el extremo de la parte masculina para mantener este rodillo en su lugar. Eso es todo! un par de gotas de aceite y es bueno para ir. Entonces sólo puedo insertar un gran bar aún aplicar el apalancamiento necesario
Además, para asegurarse de que dura más de 3 patas, reforzado el tubo con alguna placa de acero en la barra de puntos de contacto.
