Paso 2: Cómo hacer los cables

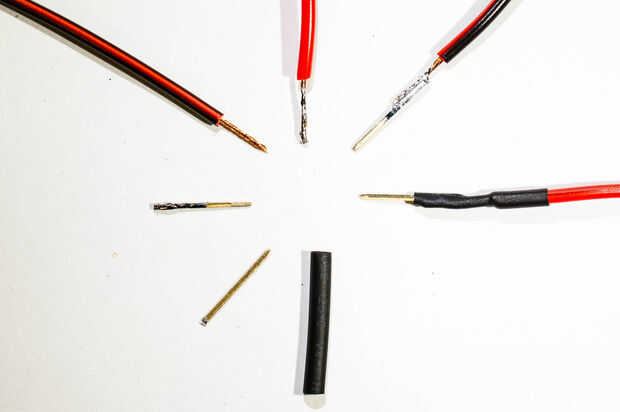

En la foto, ver los diferentes pasos que fui haciendo el cable. Comienza en la parte inferior con el tubo y luego va hacia la derecha hasta alcanzar el perno aislado conectado al cable.
Las partes
Aquí es lo que necesita para hacer un cable de puente:
* 2 x tubo termo-retráctil (alrededor de 1, 5cm o un poco más de la mitad de una pulgada cada una)
* 2 x pin recortada de cabecera, debe ser al menos de 1cm (o 0,4") largo, pero no mucho más (también puede utilizar algunos recortados de cables de resistencias, diodos etc - pero podría ser menos fuerte)
* 1 x cable (usted decida cuánto tiempo necesita ;-)) trenzado
* soldadura equipo (una "tercera mano" es de gran utilidad...)
Alguna experiencia con soldar definitivamente será útil. Si todavía no tienes eso, no temas - por ahí hay muchos tutoriales en internet. Google es tu amigo!
Los pasos
Y estos son los pasos individuales que hice:
1. pre-estaño el extremo de la patilla donde fue acortado apagado (el otro extremo se forma generalmente para un fácil montaje en los agujeros / breadboards), pero asegúrese de dejar carpetas 0,5 cm (0,2")"limpio"en el otro extremo, o sea pensar demasiado para caber en los agujeros de la protoboard.
2. pele apagado algún aislamiento de alambre (sobre 0,5 cm/0,2 ") y tuerza los cables de cobre trenzados
3. el estaño el alambre no-aislado. Use la lata un poco más de lo habitual, ya que se utilizará para conectar el pin más adelante.

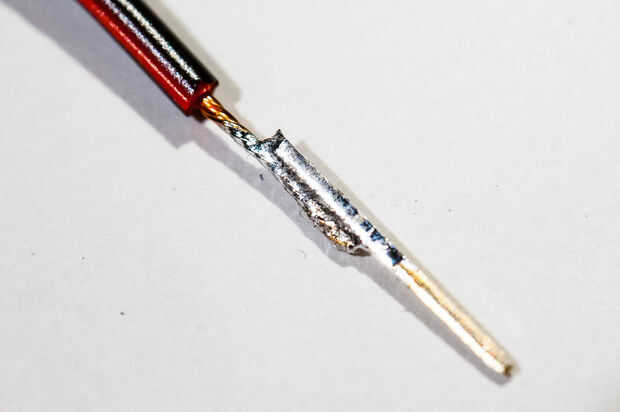

4. Utilice unos alicates para agarrar el pin en el extremo sin estañar y mantenga su final estañado plano junto con el alambre estañado. Realmente no quieres usar los dedos para esto...
5. Aplique calor con el soldador a las dos partes hasta que se derrita el estaño, levemente Pulse y sosténgalos juntos y quite la plancha. Mantenerlos para un segundo o así sin moverse hasta que la articulación es bastante fría y ya no se moverá.
6. Empuje el tubo del encogimiento del calor sobre la conexión soldada, sólo hasta el punto donde se cubre toda la lata en el pasador. Sólo limpia pin debe ser visible. Asegúrese de que es tiempo suficiente para también terminar sobre el aislamiento del cable.
7. Utilice una pistola de calor, pelo secador, más ligero o cualquier otra cosa que genera suficiente calor para encoger el tubo hasta que bien encaja. No quemarla, no lo pongas directamente en la llama del mechero o se funden el estaño y el aislamiento debajo del tubo - conduce a resultados muy feos...
8. hecho! volver al #1 y hacer el otro extremo del cable de la misma manera.
