Paso 6: Aplicar el conocimiento
Ahora que conoces la mayoría de los conceptos básicos, permite aplicarlo para crear un sencillo, pero limpio y práctico objeto.
** El uso de las imágenes arriba para la reference.*
1. Comience por crear un nuevo proyecto.
2. Inicie un dibujo nuevo en el plano XZ.
3. crear un círculo con el punto central en la intersección de las líneas de guía.
4. el círculo de un diámetro de 10 mm la dimensión.
5. Haga clic en el boceto final.
6. Inicie un dibujo nuevo en el plano XY.

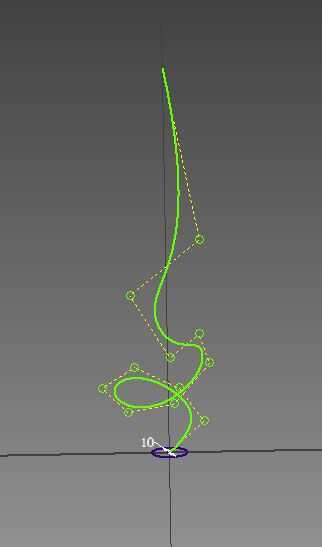

7. Seleccione la flecha debajo de la herramienta de línea y pulse spline.
8. desde el punto de centro en el círculo (automáticamente se debe ajustar a cuando estrecha) trace una línea con curvas que se extiende fuera del círculo.

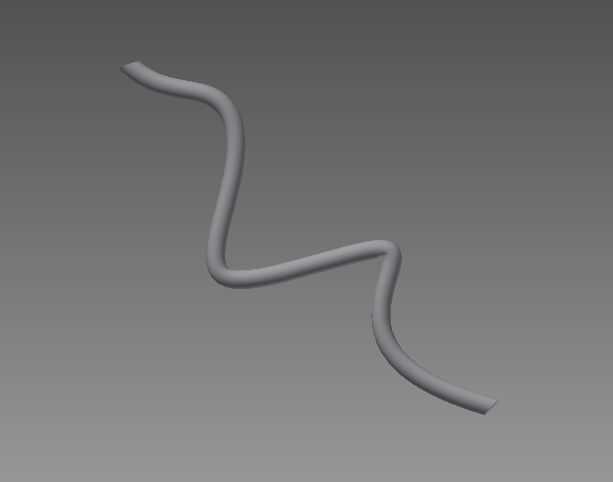

9. Haga clic en finalizar el bosquejo y seleccione el 'barrido' comando. continuación, seleccione el círculo como el perfil y la línea como la ruta de acceso.
** Cuidado de que la línea no es para curvas de lo contrario el comando podría no ser completed.* *
10. Inicie un dibujo nuevo en uno de los extremos del planos de la forma. Crear un nuevo círculo con un diámetro de 10 mm y para sacar a 30 mm.

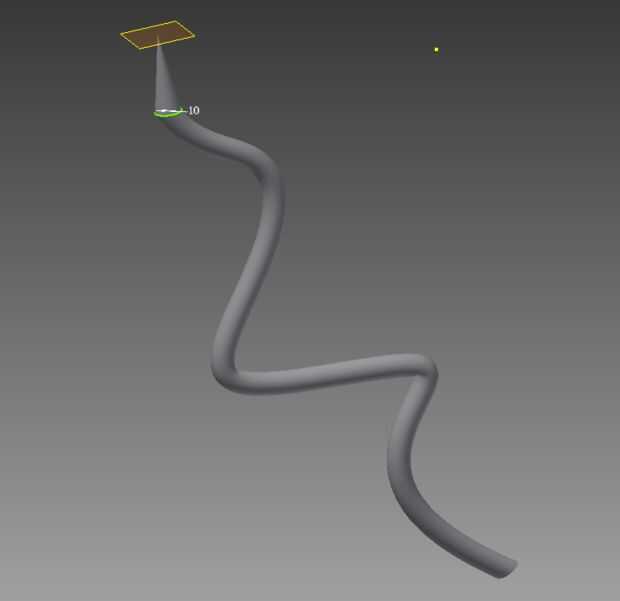

11. otra vez comenzar un nuevo dibujo en la cara circular sacada y crear un círculo desde el centro con un diámetro de sólo 0,2 mm.
12. Ahora vaya al panel de al lado y haga clic derecho en eliminar la protuberancia más reciente. Desmarque las casillas que piden eliminar bocetos de consumidas y dependiente.
13. elige el comando loft y selecciona el círculo de 0,2 mm y el círculo de 10 mm. Haga clic en OK.

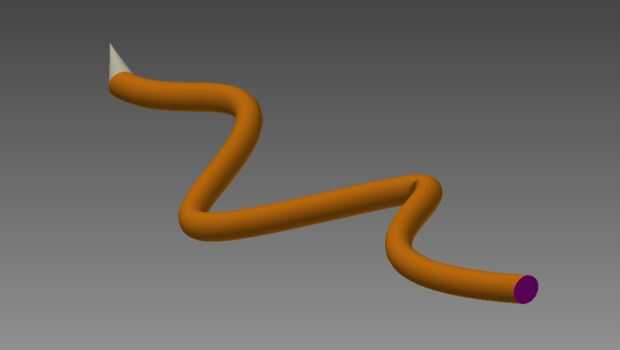

14. por último permite añadir algunos colores. Seleccione la sección principal y vaya a la barra superior donde cuenta con el material predeterminado Seleccione un color naranja. Seleccione el cono y cambie a un color marrón claro. Por último seleccione la cara circular incoloro y cambiar a un color rosado.
Y ahí lo tienen. Diseño de una lápiz con curvas muy básica, aunque no parecen mucho tiene muchos fundamentos de diseño 3D, entonces salir y comenzar a diseñar tus propios proyectos 3D.
