Paso 3: Revisar y limpiar la escena de captura 123D

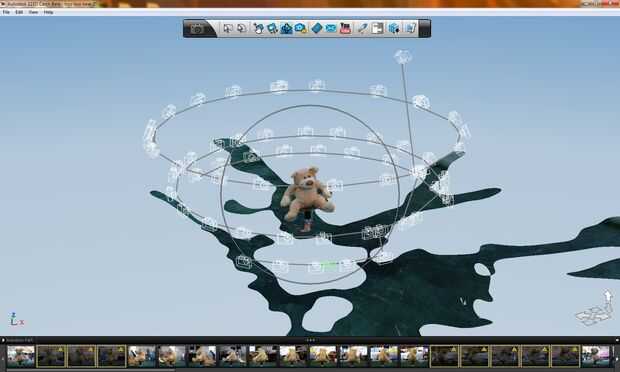

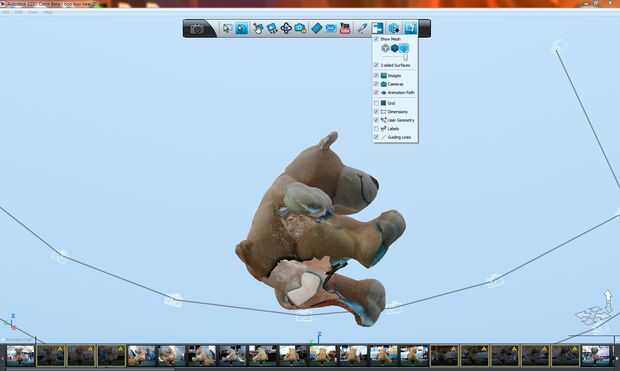

Si todo ha ido bien, 123D Catch le mostrará una presentación 3D del objeto que se puede navegar alrededor. Haga clic en el icono de la órbita de la barra de herramientas, y usted puede mirar el modelo de todos los lados. Asegúrese de que está lleno por todos lados.
Seguramente habrá cosas en la escena que no forman parte de su objeto de destino. En este caso, 123D Catch ha capturado el aparejo de la cámara como parte del objeto.

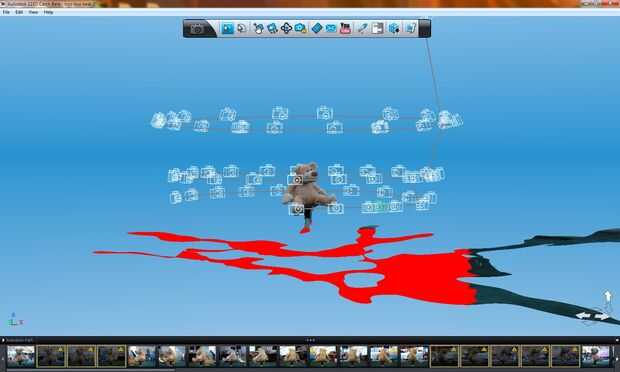

Usted puede borrar estos, seleccionando con el lazo o las herramientas cuadrados. La selección se vuelve roja. Se puede borrar pulsando borrar. Seguir adelante y limpiar su captura mediante la eliminación de todo aquello que no pertenece.
Cuando haya terminado, guarde la escena con otro nombre. De esa manera usted puede siempre volver a abrir la escena original de la foto si arruinara.
Además, tienes que exportar el análisis del objeto sí mismo como un archivo 3D. Ir a archivo/exportar en 123D Catch y elegir. Formato OBJ para la exportación. Guarde el archivo en carpeta con un nombre descriptivo.
Si no funcionó hacia fuera, aquí hay algunas cosas que pueden salir mal y cómo arreglarlas.

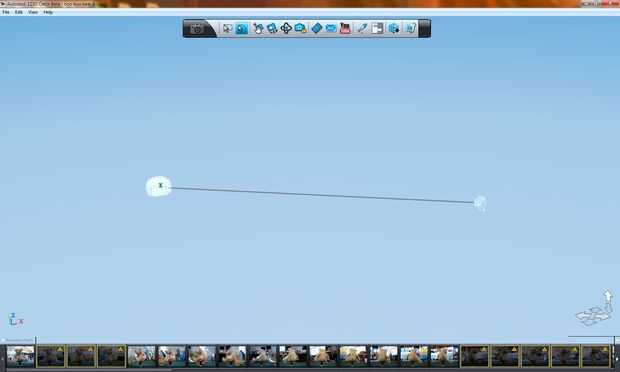

- La ventana de captura 123D muestra su objeto de destino y la posición estimada de la cámara alrededor de ella. Es posible que todas las cámaras bien se reunieron alrededor del objeto y uno o más realmente muy lejos de él. Me parece que esto sucede cuando se incluye una imagen fuera de foco. Para deshacerse de él, haga clic en la cámara periférica y 123D Catch pondrá de relieve la foto correspondiente en la "tira" en la parte inferior de la pantalla. Haga clic en la foto y pido que se quita de la escena. Guardar la escena y volver a abrir y ahora su objeto deben llenar en la mayor parte de la pantalla.
- Muchas de las fotos de la "tira" en la parte inferior muestran un triángulo de advertencia. Esto significa que captura 123D no fue capaz de encontrar características comunes en estas y otras imágenes. Si usted haga doble clic en uno de estos, 123D Catch luego le pedirá que encontrar características que emparejan en varias imágenes diferentes. Cuando haya terminado, puede enviar la escena para el nuevo cálculo. Creo que si muchas imágenes tienen triángulos de advertencia, merece la pena intentar corregir el problema y reshoot las fotos.
- 123D catch ha capturado la sala alrededor del objeto y no el objeto en sí. Si este es el caso, trate de reshooting de las imágenes, tratando de acercarse al objeto.
