Hacer un adaptador de tablero para tu Microcontrolador AVR (1 / 5 paso)

Paso 1: Los esquemas

La interfaz básica para programar un micro controlador es bastante fácil.
Necesitas las fuentes de energía.
Luego hay que atar el pin de reset alto, con un pulsador de reset de la uC.
Y finalmente necesitarás las tres otras líneas para programar el uC, Mosi y Miso SCK.

Voy a explicar esto para el Attiny2313 pero otros uCs son tan fácil como esto.

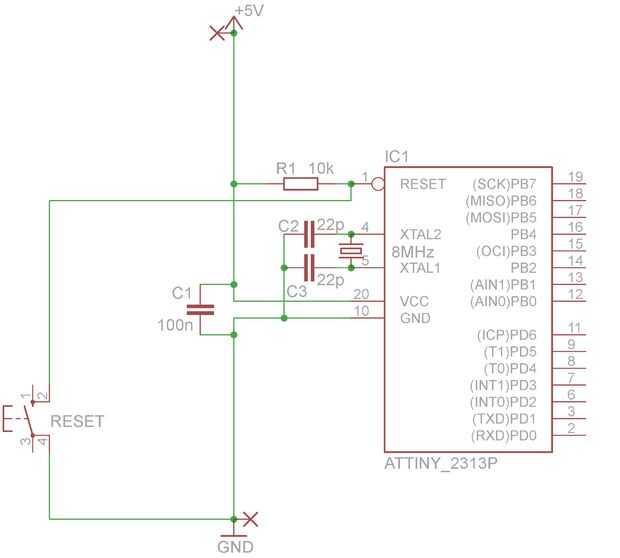

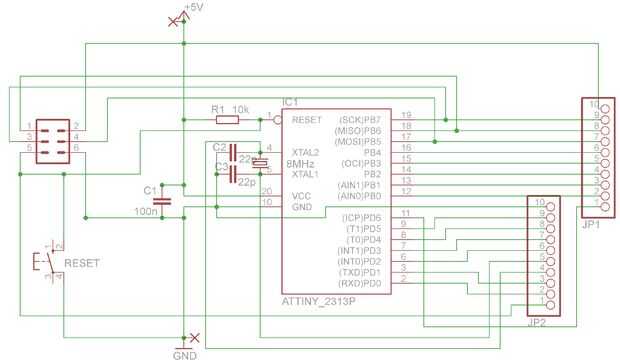

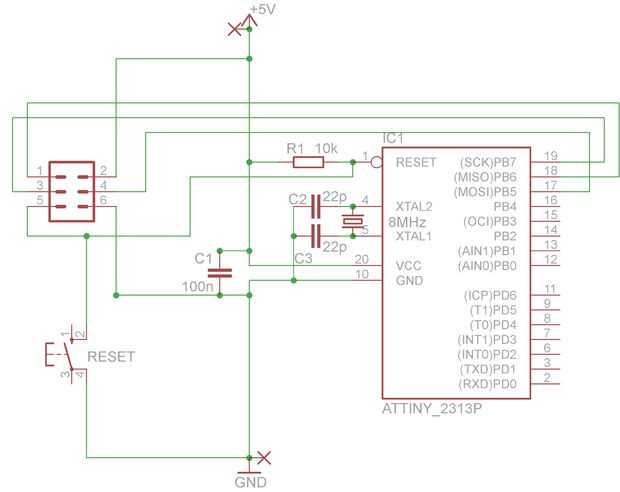

En las fotos a este paso, encontrará el esquema más simple, luego con la toma de la ISP y la última con todas las clavijas a pines.
