Hacer un adaptador de tablero para tu Microcontrolador AVR (2 / 5 paso)

Paso 2: La Junta


Usted puede construir esto en algún tablero perforado en blanco o puede grabar un directorio dedicado para él. Elegí lo segundo, porque es muy limpio. En un tablero en blanco tendrías que utilizar cables para conectar las clavijas según los esquemas. Pero eso es también aceptable.

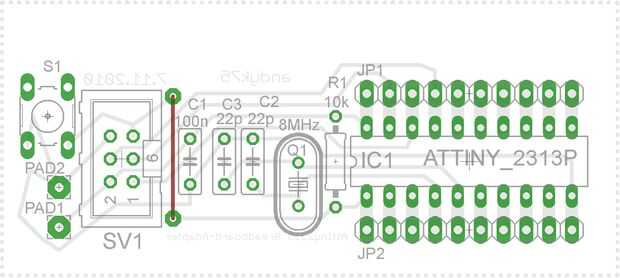

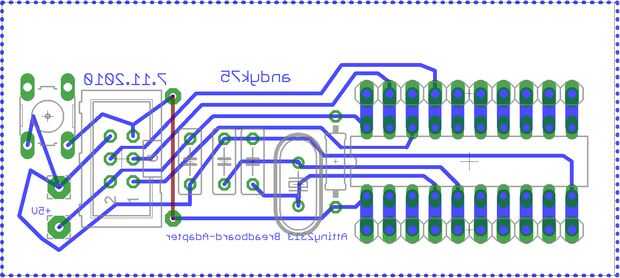

En las dos imágenes puedes ver cómo encaminar los esquemas en mi tablero.
Si quieres hacer tu propia tabla, puede utilizar el pdf con la versión imprimible de 1:1.
