Paso 3: Diseñar el esquema y PCB
Como receptáculo de la T60 es un componente de montaje superficial con 0,5 mm de paso, decidí usar Duns para otros componentes.
En este proyecto, he decidido dividir el tablero en 2 tableros:

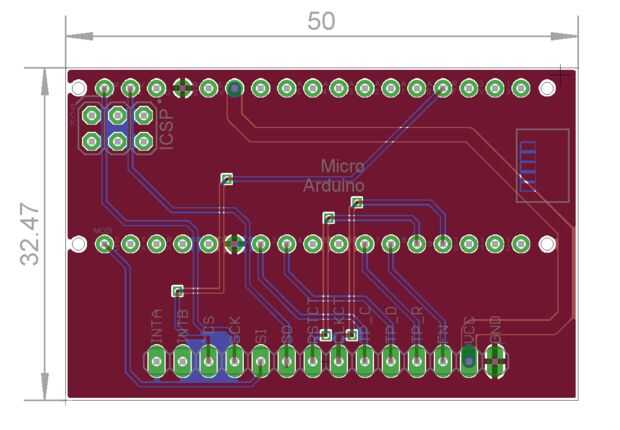

- Tablero de montaje de Arduino Micro
- Tablero de receptáculo con resistencias y soporte ICs.
Esto permite que futuras revisiones de los consejos para ser más modular y puede resultar más barato a largo plazo. Por ejemplo, si decido añadir conectividad Bluetooth, no tengo que usar Arduino Micro para su capacidad USB ya. Puedo usar un Arduino Nano en su lugar y sólo tienes que diseño el PCB por el lado de Arduino, sabiendo muy bien que mi tablero de toma funciona del mismo modo sin importar qué microcontrolador decide utilizar.

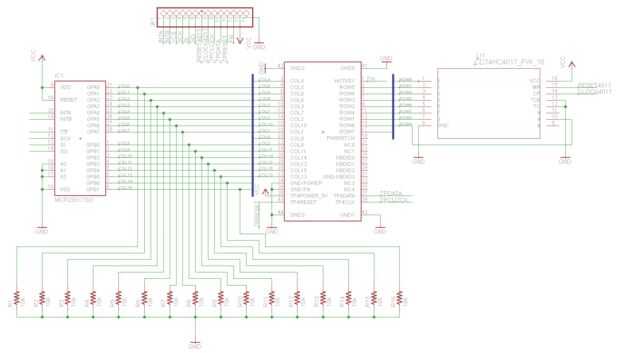

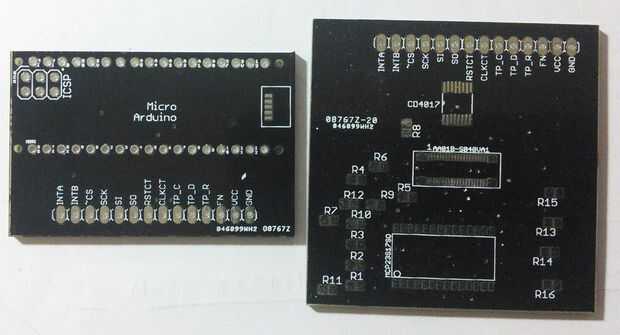

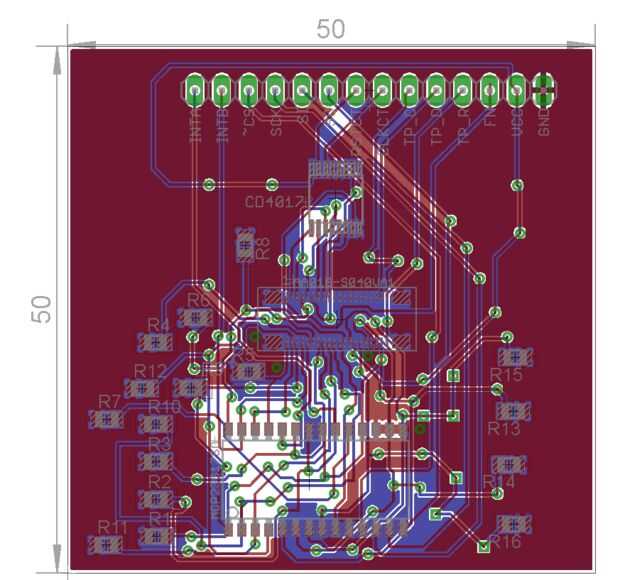

He incluido ejemplos de mi diseño de PCB, esquema y fabricar tableros de Elecrow. Los tableros son doble cara y se adapta dentro de 50x50mm.
