Paso 4: resolución de problemas

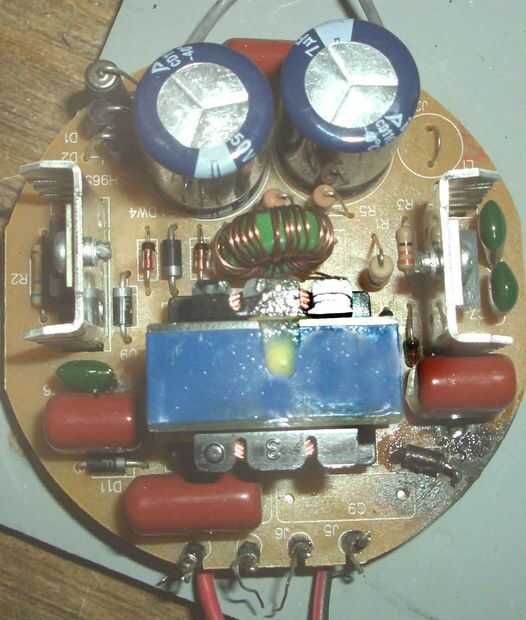

Entonces decidí conseguir un CFL mayor y construyo exactamente igual que el primer circuito. No funcionó. Me ha decepcionado. Pensé que tiraron a la electrónica CFL.
Pero cuando vuelve a conectar el tubo fluorescente a los cuatro cables, el CFL funcionó otra vez. Me di cuenta que este tipo de circuito CFL necesario "sentir" los filamentos para funcionar. Recuerde, sólo estaba usando los cables exteriores y dejando solo los dos alambres internos.
Así que poner una resistencia en el exterior y el hilo interior. El circuito funcionó! Pero en segundos la resistencia estaba en llamas.

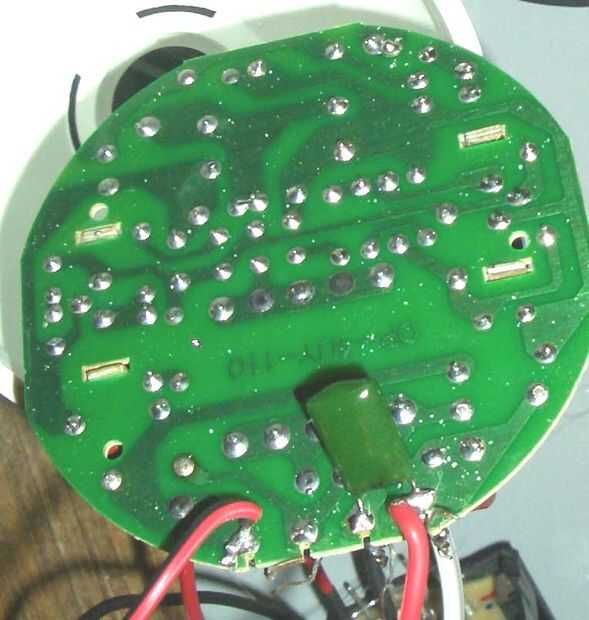

Así que decidí utilizar un condensador en lugar de resistencia. El condensador permite corrientes de AC pero cuadras C.C. mientras que un resistor permiten corrientes AC y DC fluir a través de él. También un condensador caliente porque proporciona una vía de baja resistencia para corrientes de AC.
El condensador funcionó muy bien! Los arcos producidos eran muy grandes y gruesas.
Así que en cosas de Resumen allí dos que pueden salir mal:
1. había cableado incorrecto, ya sea en el lado CFL o el flyback.
2. la electrónica de la CFL debe sentir el filamento y se puede utilizar un capacitor como un sustituto.
Utilizar un alto voltaje nominal del condensador. Mina fue 400V y lo consegui de otro circuito CFL.
Mientras la solución de problemas, ten mucho cuidado, que se trata de muy altas tensiones y altas corrientes.
Al soldar, desconecte el circuito de la toma de corriente.
