Paso 1: Piezas y esquema
B1 - clip de batería de 9 voltios y pila
C1 - 4.7μF condensador de 16v
C2 - condensador de 100μF 16v
C3 - condensador de 470μF 16v
C4 - condensador de 10μF 16v
D1 - verde difusa LED (cualquier color y tipo funcionará)
J1 - ¼"(6.5mm) mono jack (entrada de guitarra)
J2 - 1⁄8 "(3,5 mm) estéreo de auriculares (salida de auriculares)
R1 - resistencia de ¼ w 1kΩ
R2-potenciómetro de ½ vatios 10kΩ
SP1 - 8Ω ½ vatios altavoces (2¼" de diámetro, de una PC vieja)
SW1 - DPDT "on-off-on" mini interruptor
U1 - amplificador de energía audio de bajo voltaje LM386N-1 IC
Misc - protoboard y diseño jumper cables (para el paso opcional 3), cable de conexión (fino trenzado), pequeño perfboard, soldadura, perilla para R2
Fuentes:
Las partes sólo realmente críticas aquí son SP1 para diámetro y SW1 debido a su especial "on-off-on" función.
Para SP1, sólo tiene un altavoz simple 8Ω - ½ vatio, y exactamente 2¼"(60mm) de diámetro. Encontré varios de estos en mi caja de piezas que fueron tirados de PC vieja por lo que parecía ser de un tamaño estándar para esa aplicación. Si no tienes una mano, aquí están algunos lugares para encontrarlos:
-Jameco #135765 (actualmente $1,59)
-Jameco #10840 (actualmente $1,95)
-Todo electrónica #SK-285 (actualmente $1,25)
Para SW1, se puede encontrar fácilmente este tipo de interruptor. Usted quiere encontrar una mini o el mini interruptor tamaño con soldadura de terminales lug (no soporte PC). Aquí hay unos pocos lugares que he encontrado un modelo adecuado donde normalmente busco piezas:
-Radio Shack #275-664 (actualmente $4,99 cada)
-Jameco #21952 (actualmente $1,55 cada)
-Todo electrónica #MTS-120PC (actualmente $1,50 cada uno)
-Futurlec #DPDT101 (actualmente $0,90 cada)
El resto de los componentes debe ser bastante fácil de encontrar donde usted usualmente compra piezas, pero aquí hay algunos enlaces a Futurlec:
B1 - (clip de la batería) #9VBATTCLIP (actualmente $0,10 cada uno)
C1 - #C0047U50E (actualmente $0,05 cada)
C2 - #C100U16E (actualmente $0,10 cada uno)
C3 - #C470U16E (actualmente $0,12 cada)
C4 - #C010U16E (actualmente $0,05 cada)
D1 - #LED5R (actualmente $0,08 cada uno)
J1 - #P065SCK02 (actualmente $0,75 cada uno)
J2 - #P035SCK02 (actualmente $0,50 cada uno)
R1 - #R001K14W (actualmente $0,10 cada uno)
R2 - #POT10K (actualmente $0,55 cada)
U1 - #LM386N-1 (actualmente $0,75 cada uno)
Mi recomendación personal sería agrupar todas las partes que puede de Futurlec. Tarda unos días adicionales para enviar (de Tailandia) pero los precios son inmejorables. Su condensador electrolítico (#ELEPACK) incluye 100 piezas por $3,95. No puedo decir con certeza qué valores están incluidos en cada paquete, pero los cuatro valores necesarios para este circuito se incluyeron cuando compré uno. También tienen un pack de resistor de 300 piezas demasiado (#RES14WPACK) de $2,95, que hace menos de un centavo cada uno. Probablemente no es necesario para este proyecto, pero es una buena manera de volver a almacenar los contenedores de partes.

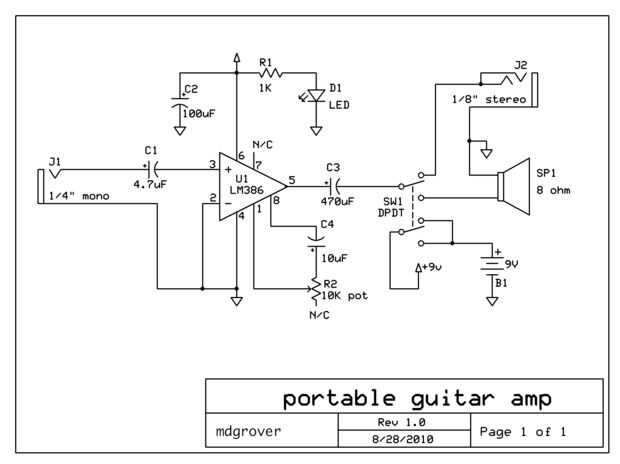

El esquema:
Por supuesto es el amplificador LM386, que ofrece un sonido decente con unos pocos componentes externos. Utilicé la versión de "N-1" del chip. Este amplificador entrega 250 325mW de potencia de salida, que es mucho para esta aplicación. (Usted podría caer en un N-3 o N-4 versión de patillas a 700mW o un completo vatios de potencia de salida, pero necesita un orador para la energía adicional - y no recomiendo usar el amplificador de salida de auriculares).
El circuito está diseñado para ofrecer la señal de entrada de la guitarra a través de J1 a través del condensador C1 en la entrada de no inversión del LM386 en el pin 3. La entrada inversora en el pin 2 está conectada a tierra junto con el conector de tierra de la viruta 4. La salida de audio se entrega a través del condensador C3 en DPDT interruptor SW1 que simplemente dirige la señal de audio amplificada a SP1 del altavoz o auriculares conectados a J2. El otro polo de SW1 actos como potencia del interruptor al circuito, se conecta el positivo de la batería de 9V B1 a fuente de voltaje del chip pin 6 así como la indicación de alimentación LED D1 a través de la limitación de corriente la resistencia R1. Condensador de filtrado C2 se encuentra en las guías de suministro de energía. Finalmente, el circuito RC de la serie de condensador C4 y potenciómetro R2 proporciona control variable de ganancia para el amplificador. Encontré que con estos valores, podría obtener un rango de salida de una salida muy limpia en los auriculares hasta un buen overdrive distorsionada en el altavoz. Si usted necesita para experimentar con los valores del componente con sus instrumentos particulares, quienes serán los. He encontrado con las guitarras que trabajé con que tomaron una combinación de botones de volumen de guitarra y perilla de ganancia del amplificador (R2) para obtener el mismo sonido, especialmente para los cómodos auriculares escuchando.
