Hacer un amplificador de guitarra portátil dulce (2 / 6 paso)

Paso 2: Preparar los componentes de la Junta

Tendrás que soldar unos cables a los componentes de la Junta (J1 y J2, D1, R2, SP1 y SW1) para llevarlos a la placa (si no haces el paso 3), y usted podrá utilizar la misma conduce al generar el circuito permanente de sobre un perfboard. Recomiendo usar fino trenzado de alambre de conexión, ya que será mucho más flexible cuando relleno todo dentro de la carcasa de plástico. En mi primer prototipo utilicé alambre de conexión sólida en SW1 (puesto que ya tenía puntas soldadas a él de algún otro proyecto) pero hizo cosas que en el recinto un dolor real - algunos incluso rompió y tuvo que ser resoldered.

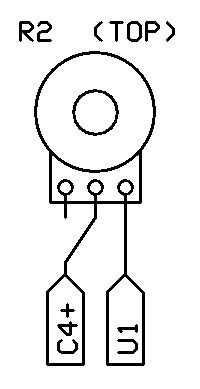

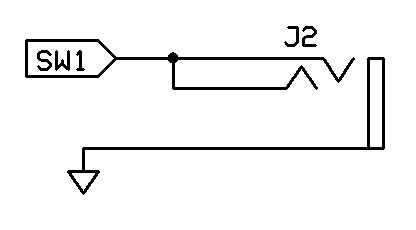

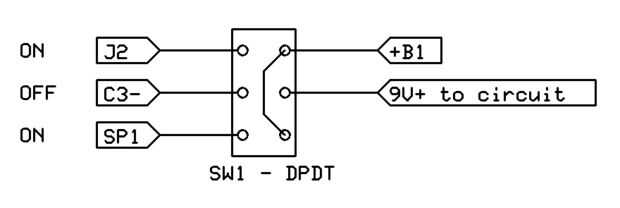

Asegúrese de dejar una buena longitud de cable en SP1 ya que tendrá que mover fuera del camino en el proyecto terminado para poder cambiar la batería. En mi circuito (como usted puede ver a continuación), realmente mantiene la hembra dos pines encabezado que ya estaba conectado al altavoz del PC antiguo utilizado y conecta el circuito con dos cables de puente de la protoboard. Preste especial atención a SW1 - realmente te conectas dos terminales de la energía de polo de conmutación juntos para que el circuito está energizado si se conecta el altavoz o los auriculares. También nota que para J2 tendrás que soldar los dos terminales estéreos entre sí, de lo contrario tendrás sólo ser capaz de escuchar el amplificador en un oído. Por último, asegúrese de que soldar sus dos conductores en el centro y girar la derecha terminales del potenciómetro R2, para asegurarse de que la ganancia aumenta con una derecha. Ver los cuadros detallados a continuación.
