Paso 5: Hacer rompecabezas cortes (2/3)
Rompecabezas de rompecabezas tienen un cierto patrón, como dibujo un grano fuera de jarabe. Es difícil de describir, pero ver imágenes de rompecabezas y estudiar los bordes de las piezas. Se dará cuenta de que tienen una calidad "flare en, encendido hacia fuera".

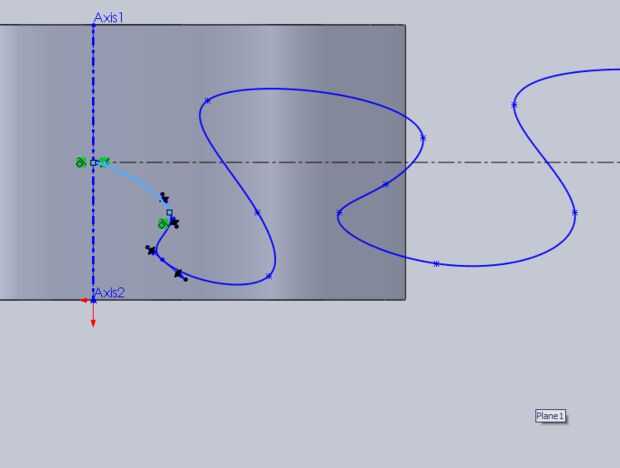

Traté de mostrar en estas imágenes. Utilice la herramienta "Spline" para crear cortes de rompecabezas.

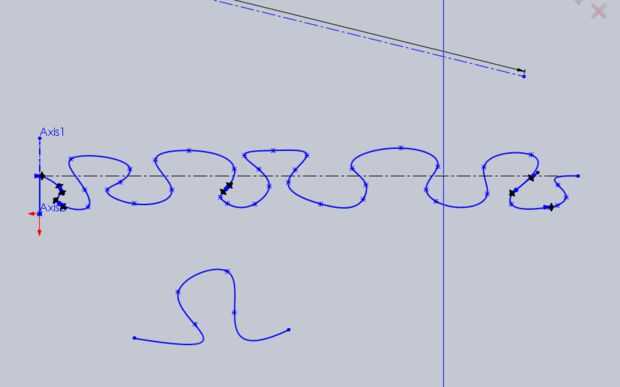

La segunda imagen tiene un "golpe de rompecabezas único" bosquejado por debajo de ella. Esta tira todo es básicamente permutaciones de ese bache.
Otra cosa a tener en cuenta aquí es asegurarse de que la primera/última parte del corte son tangentes (de modo que cuando Envuelva este sketch, no tiene un salto raro en él)
Asegúrese de que su tira funciona la longitud entera de la pauta de paso 1/3
Esto es donde el archivo se divide en dos archivos. El bosquejo en el primer relleno será la parte de "top" del anillo, y el otro bosquejo será la parte "inferior". No hay diferencia en las dos partes excepto este bosquejo.

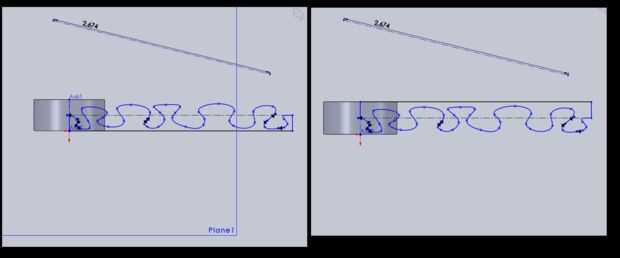

Puesto que los cortes tienen que ser "cerrado" en solidworks, vas a cerrar la espina dorsal en la parte superior en un archivo y la parte inferior en el otro archivo. La línea negra horizontal en la imagen 3 de este paso debe aclarar las cosas (es la misma vista de los dos bocetos diferentes)
