Hacer un archivo DAT para LDRAW (2 / 4 paso)

Paso 2: Medida y dibujo:

A LDRAW modelo es hecho de vértices, aristas y superficies. Archivo de parte debe proporcionar uno o más comandos para cada borde y la superficie. Debe especificar estas superficies por la posición de XYZ de sus vértices y bordes. Así que hay que medir hacia fuera donde están los vértices.

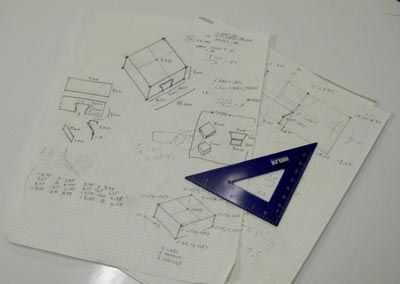

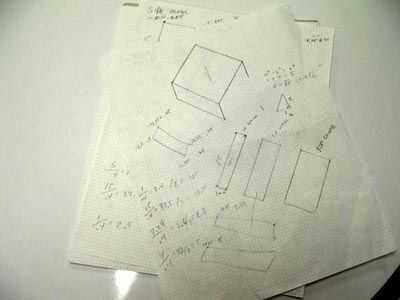

Estoy creando un modelo rápido de un bloque de construcción. He medido y observó cada vértices. Durante el curso de este proceso, rompí el imacin en componentes del hormigón.

Se me ocurrió 8 partes básicas del bloque de edificio:
Base de PIN
Tapa de perno
Tapa de bloque
Bloque de Panel Base
Bloque lateral
Lado de la ranura 1
Lado de la ranura 2
Parte superior de la ranura

Cada una de estas partes básicas se integrará en un archivo maestro para hacer el elemento. (Nota-mi archivo final nombres difieren de estos títulos).
