Paso 1: Obtener los componentes necesarios
A continuación se mencionan los componentes necesarios para hacer un Arduino para ti:-

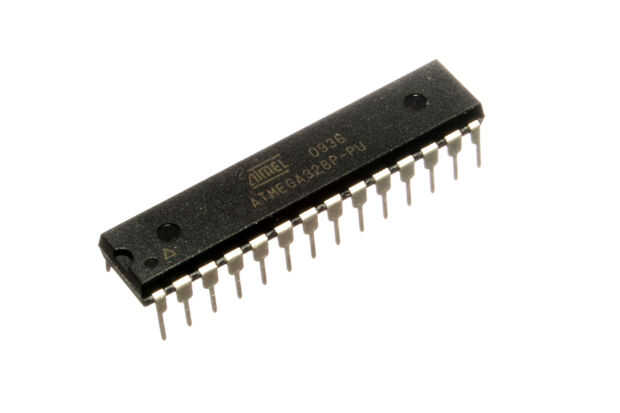

1) Atmega 8 / Atmega 168 / Atmega 328 (cualquier de su elección, mayoría de la gente prefiere comprar Atmega 328, como usted también conseguirlo con el cargador de arranque de Arduino precargado en el mismo.) (Aquí, en este Instructable, he utilizado Atmega8 para arranque de carga)

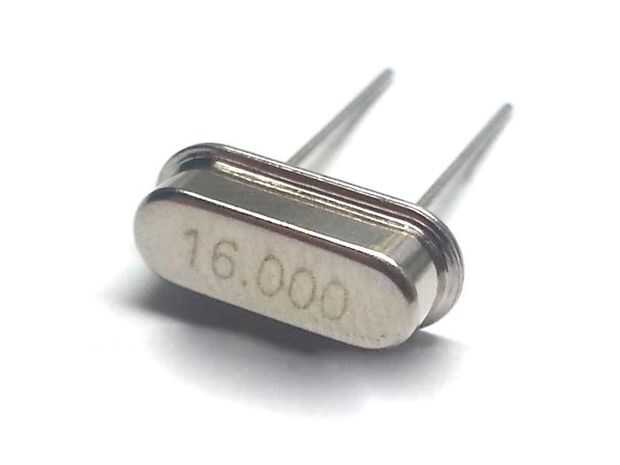

2) oscilador de cristal (16 MHz) x 1
3) condensadores de - {condensadores electrolíticos - (1000 uF, 100 uF) x 1
{Los condensadores de cerámica - (22 pf x 2), (0,1 uf x 4)
4) resistores - (10 k, 1 k, 330ohms) x 1
5) perforada placa (cero PCB) x 1

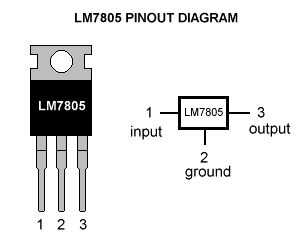

6) LM7805 x 1

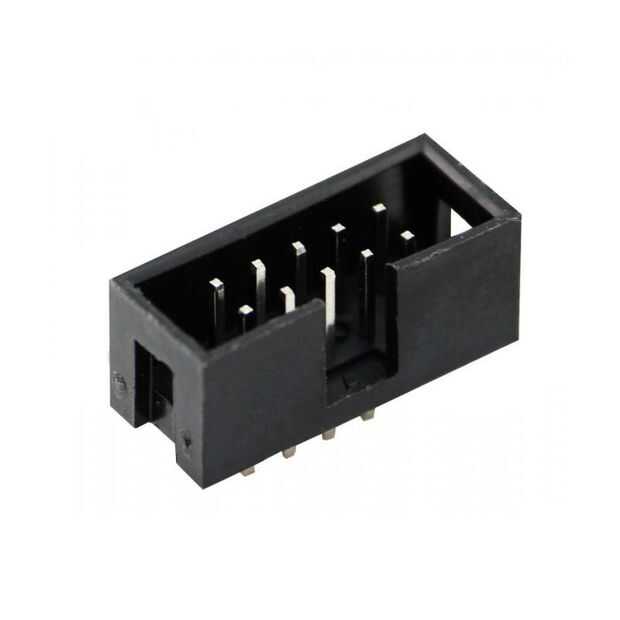

7) ISP masculino encabezado (10 pines, o según su programador ISP) x 1

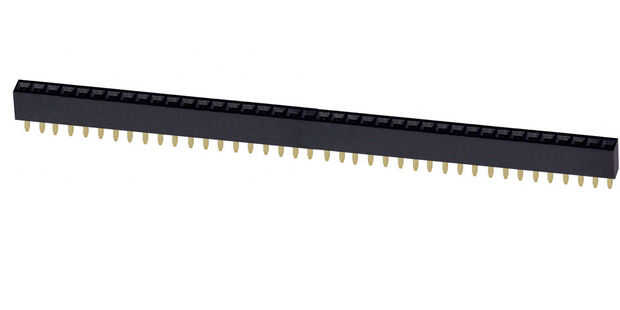

8) cabeceras mujeres (conseguir algunos extras)

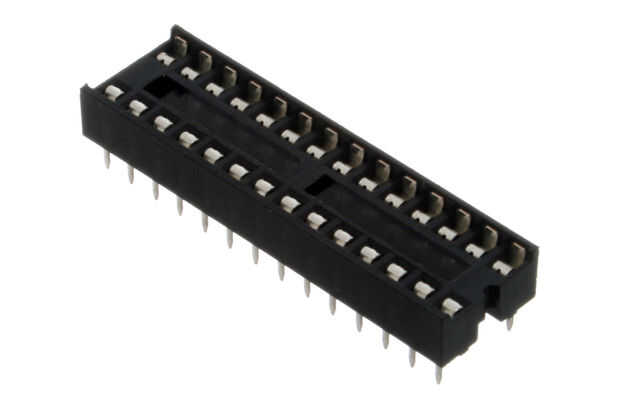

9) 28 - porta IC x 1
10) LED x 2 (cualquier color de su elección)
11) pequeño pulsador x 1
12) un Arduino viejo o un programador ISP (necesario!!!)
-Programador ISP consulte los programadores soportados por el IDE de Arduino. (Vea las imágenes de arriba)

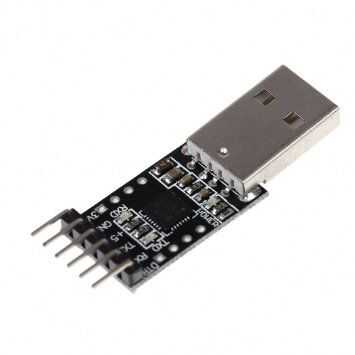

13) USB a convertidor de serie módulo (después de quemar el cargador de arranque) (base de CP2102) (o bien uno con 'DTR' salida funciona bien) (también puede utilizar el Puerto Com del PC con MAX232).
14) cables para conexiones
15) cautín y soldadura
