Paso 2: Vamos a comenzarlo...!!!!!!
Antes de hacer el circuito, te diré que están construyendo un Arduino personalizado.
En el cual usted puede agregar diferentes circuitos personalizados de su elección.
Por ejemplo, en mi Arduino, preferí conectarlo a una pantalla multi-7-segment a bordo que podrido de un viejo DVD, para la visualización de dígitos / números para cualquier uso según mi requisito. Resulta muy útil cuando tienes esos accesorios.
No necesita conectar siete segmento muestra externamente.
Probar por ti mismo...!
Asegurarse que tiene todos los componentes necesarios para hacer el encargo Arduino.
1) obtener la placa perforada / PCB. Cortar según el tamaño que usted requiere. Cortar con cuidado...!!!
2) suelde el soporte de IC 28-pin al centro de la placa perforada.
3) refieren el circuito arriba y empezar a soldar todos los componentes restantes en la placa perforada.
Uno a uno con la ayuda de la conexión de los cables de la soldadura. Ajustar todos los componentes correctamente en el tablero perforado, para darle un aspecto agradable...
4) no reparar el Atmega 8 / 168 / 328 en el tablero mientras se suelda...!!!!!! o bien puede dañarse.

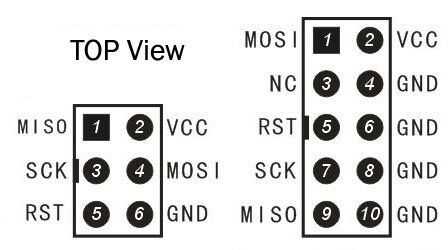

5) no te olvides de conectar las conexiones a la cabecera del ISP. Se requiere para ponerla arriba... por primera vez...
6) Compruebe las conexiones soldadas en la placa de usar correctamente un multimetro o un probador de continuidad. Saque los cortos en el circuito, si alguna.
7) consulte el siguiente paso después de completar la soldadura y tablero de pruebas de trabajo.
