Paso 3: Quemar el Bootloader...!!!!!!
Bien, te sentirás bien después de saber que han completado el 80% de tu Arduino personalizado.
Si usted compró el Atmega 328 con cargador cargado, luego pasar el siguiente paso.
Este paso es para los Atmega sin ningún cargador de arranque...
Tengo un secreto más que decirte y es -
"Si usted tiene conocimientos sobre el uso de Microcontroladores AVR Atmega, entonces también puede utilizar esta placa también como una placa de mini desarrollo. Buscar en Internet sobre él para saber más".
Antes, asegúrese de que tenga-
1) un Arduino viejo o un programador ISP (USBasp o similar) para quemar el cargador de arranque para el Atmega.
2) USB para módulo convertidor de serie para la comunicación serial con el PC.
Estos dos son los más importantes para prepara tu placa de Arduino.
1) ahora Conecte el Atmega8/168/328 a la placa Arduino personalizada.
2) Conecte el Arduino o la Programmer(USBasp) de la ISP a tu PC.
3) si usted prefiere usar Arduino como ISP consulte la instrucción número 5 por debajo y si usted prefiere usar ISP para quemar el cargador de arranque consulte la instrucción número 4.
4) para el USBasp o similar programador ISP-
A) Conecte el programador ISP para tu placa Arduino personalizada.
B) Conecte la Junta a una potencia de la fuente o la fuente de alimentación de la fuente (VTG) puente de su programador ISP.
C) abrir el IDE de Arduino y seleccione la placa como sigue:-
-Si utilizas Atmega 8 / Atmega 168 seleccione la Junta como «Arduino NG o el más viejo» con el Atmega 8 / Atmega 168.
-Si usted utiliza el Atmega328, selecciona la placa como Arduino UNO.
D) seleccionar el programador según su programador ISP y haga clic en 'Burn-gestor de arranque'
E) espere por algún tiempo, se le avisará después de cargar el gestor de arranque con éxito.
5) para Arduino como programador ISP-
No conectar el Arduino al tablero personalizado primero...!!!
A) abrir el IDE de Arduino y ejemplos Seleccione el boceto 'Arduino ISP' y ábralo.
B) compilarlo y subir a la placa de Arduino principal que estamos usando como ISP.
C) ahora consulte las imágenes arriba para las conexiones de la Arduino con la placa de Arduino de la costumbre.
D) Conecte la Junta a un suministro de energía o potencia con 5V en un pin del Arduino Main conectado a tu PC.

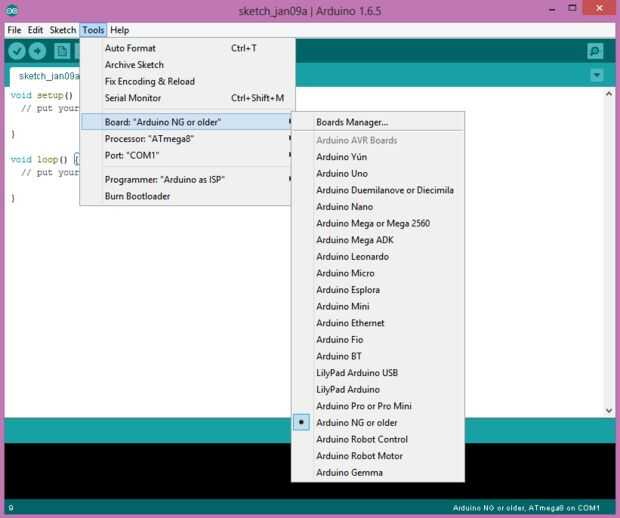

E) Abra el IDE de Arduino y seleccione la placa como sigue:-
-Si utilizas Atmega 8 / Atmega 168 seleccione la Junta como «Arduino NG o el más viejo» con el Atmega 8 / Atmega 168.
-Si usted utiliza el Atmega328, selecciona la placa como Arduino UNO.

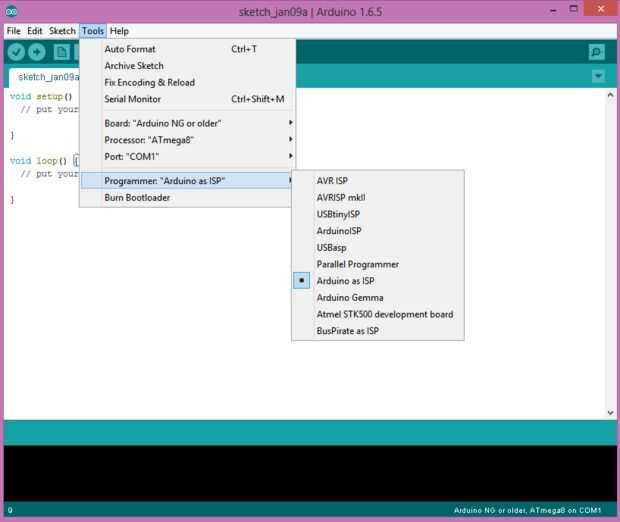

D) seleccionar el programador como 'Arduino como ISP' y haga clic en 'Burn-gestor de arranque'
E) espere por algún tiempo, se le avisará después de cargar el gestor de arranque con éxito.
Ver el video de arriba para obtener más información. sobre seleccionar tablero y programador o bien usted puede comprobar hacia fuera aquí-
Si obtienes algún error mientras se quema el cargador de arranque en el Atmega, entonces vuelva a verificar las conexiones del circuito y trate de grabarlo otra vez con el IDE de Arduino 1.0.1
Casi lo ha hecho...!!!!!! Felicitaciones...!!!
