HACER un arpa mini de plástico lanzando disco A (2 / 6 paso)

Paso 2: Montaje / diseño

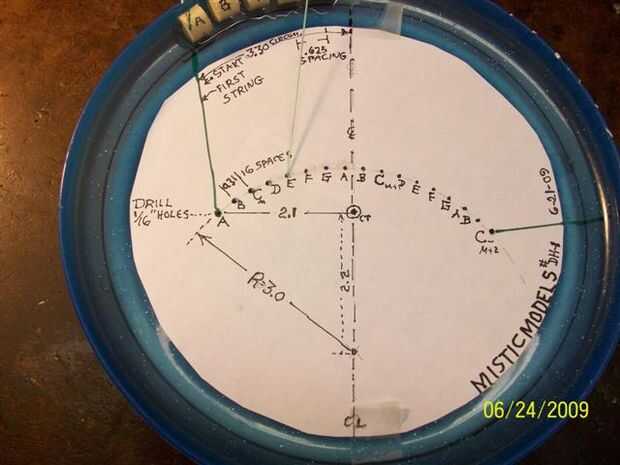

1-diseño-vea el diagrama para un disco de aproximadamente 9 pulgadas. Nada aquí es muy crítica. Encuentre el centro del disco. Luego dibujar una línea de centro como se muestra. Usando un brújula /dividers strick un arco. SART la primera nota, aquí utilicé la in [A] note.3.3. de la CL(center-line) en el labio superior del disco. Marca de espaciamientos de.625 pulg. por las 17 notas... Taladro de 1/16 agujeros medio camino abajo del labio en cada marca.
Finalmente en los puntos de arco perforar 17 usando la broca de 1/16 pulg. Estos son los agujeros de anclaje. Ellos se espacian.30 pulgadas aparte. cinta en un disco de papel en el interior del disco a utilizar para la marca.
El punto de la brújula es 2,2. desde el centro para el 3,0. Arco de radio. Perfore el punto 'A' en el arco en 2,1. a la izquierda del punto central del disco. Luego marque de los espaciamientos de.30 pulgadas de 'A' PT como se muestra.
