Paso 4: Conectarlo

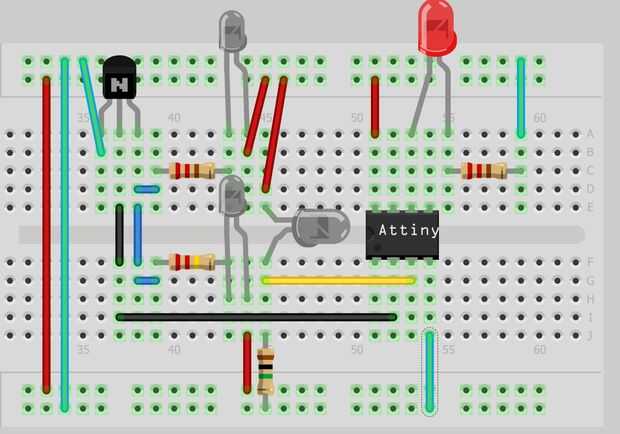

Siga el diagrama de cableado y algunas notas que tener en cuenta.
- El chip, LEDs y transistores sólo funcionan una manera alrededor.
- La pata corta del LED está conectada a las resistencias de 220 ohmios.
- La pata larga del fototransistor se conecta a la resistencia de 1meg.
- Puede agregar más pares de emisor/resistor de IR en paralelo con la pareja actual. Haz el circuito básico primero. Se podría también usar un emisor de infrarrojos, pero 2 parecen hacer las lecturas mucho más estable.
Nota: Este diagrama después descubrí una 0.1uf condensador a través de la viruta Attiny de VCC a GND ayuda con estabilidad. Se recomienda para poner uno en cada microchip en un diseño. Funcionó razonablemente en el protoboard sin él, pero realmente la placa de circuito mejorado con la adición.
