Hacer un Attiny13 basado en sensor de proximidad infrarrojo para $2,42 (7 / 7 paso)

Paso 7: Opcional - la placa de circuito

Este paso tiene un PDF se puede utilizar en una impresora láser con los métodos de transferencia o foto de tóner de fabricación de tableros. Hay un montón de instrucciones de cómo hacerlo. Determinar que agregando una tapa de .1uf a través de VCC y GND en el chip ayuda a que la Junta funcione más confiablemente.

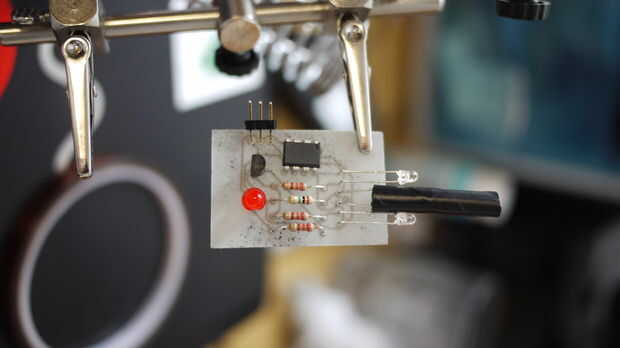

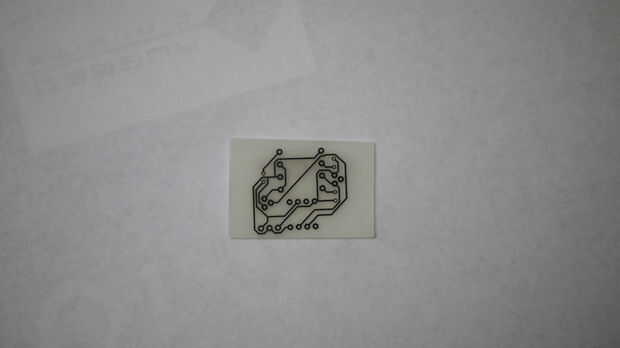

Imprimir el patrón en lo que será la parte inferior del tablero. En los componentes de la parte en blanco de la placa según el diagrama y soldarlos. Dobló el LED y sensor lleva 90 grados por lo que el sensor se mirando "hacia adelante".

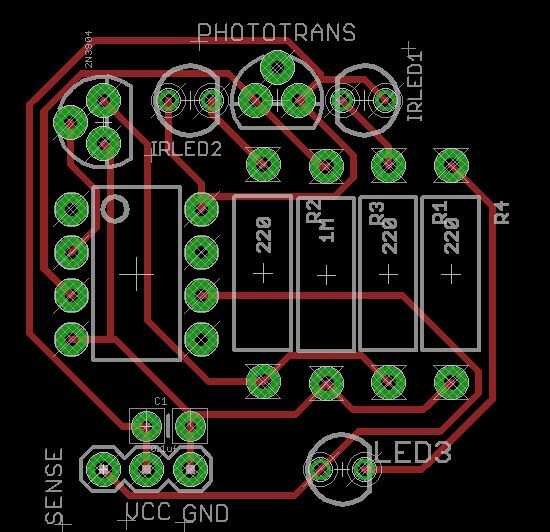

El PDF y el diseño están ligeramente diferentes de la imagen. He añadido la 0.1uf tapa explícitamente y hace la pierna de base del transistor funcionar mantener alejado de la línea de sensor.
