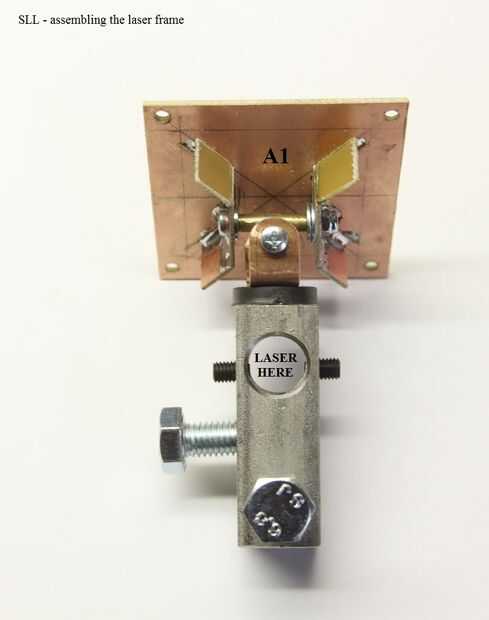

Paso 11: Poner en el marco de láser:
Descargar todos los archivos adjuntos, impresión con un diseño de impresora láser el PWB del tablero inferior (D).
Imprimir todos los archivos / imágenes, medida y con una navaja que todos PCB cortando la hoja PCB que ha adquirido.
Αfter haber recortado todas PCB piezas de usar papel de lija Nr.: 100 para suavizar los bordes.
Luego mida 13 mm x 13 mm y con una navaja corta el cobre de todos los rincones de los PCB.
Abra los agujeros de M3 en todos rincones asegurándose de que los separadores hexagonales tratados no están en el borde del PCB. Hacer este procedimiento en el que colocar todas las placas encima de la otra y taladrar los agujeros si crees que no haces todos los agujeros en el mismo lugar exactamente.
Cortar el tubo de cobre en 2 piezas de 20mm de largo, cruzarlos y usando el soldador de la soldadura.

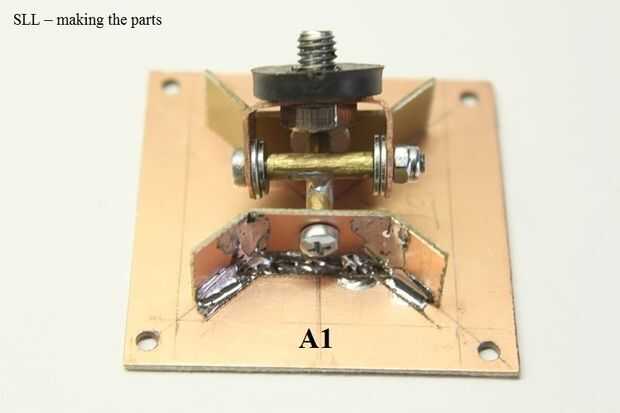

Soldar todas las piezas (A) junta entre sí.
Encontrar una pieza de cobre u otro hoja metálica de 1-1.5 mm de espesor que debe ser lo suficientemente fuerte y no dobla con la mano.

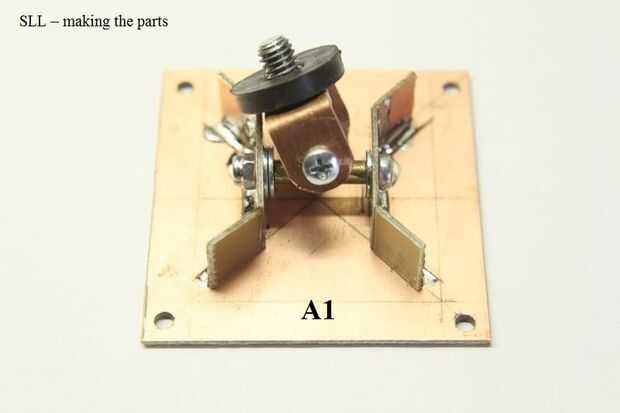

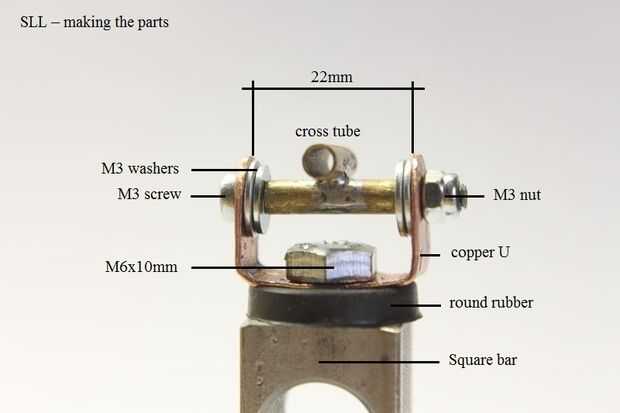

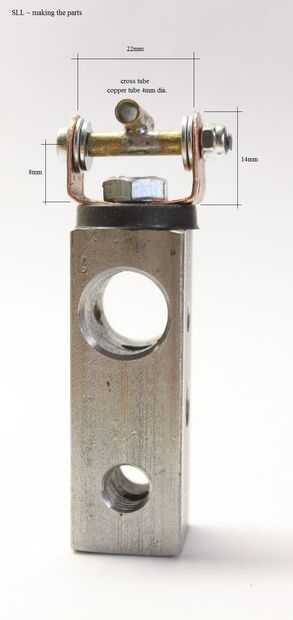

Vas a hacerte una pieza. Cortar un trozo de 1-1.5 mm de espesor x 45 mm largo x 12 mm de ancho. Hacer un agujero M6 en el centro, medida 11mm – centro – de 11mm y doble los extremos. Desde el punto de doblado mide 8mm y abrir un agujero de M3 en la pieza doblada (ver fotos).

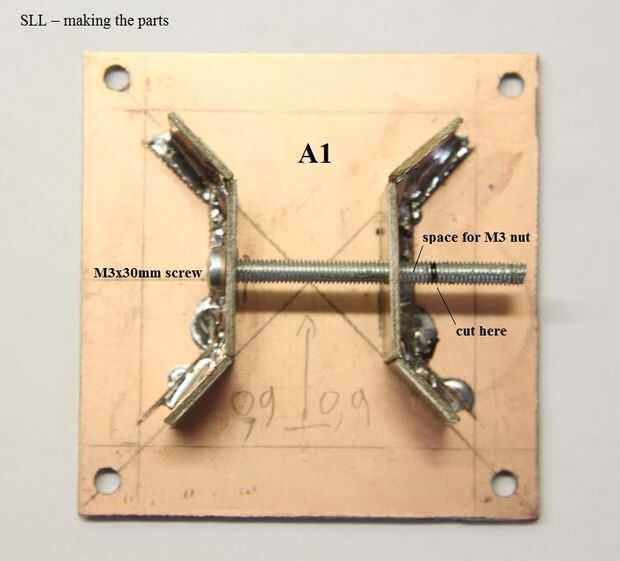

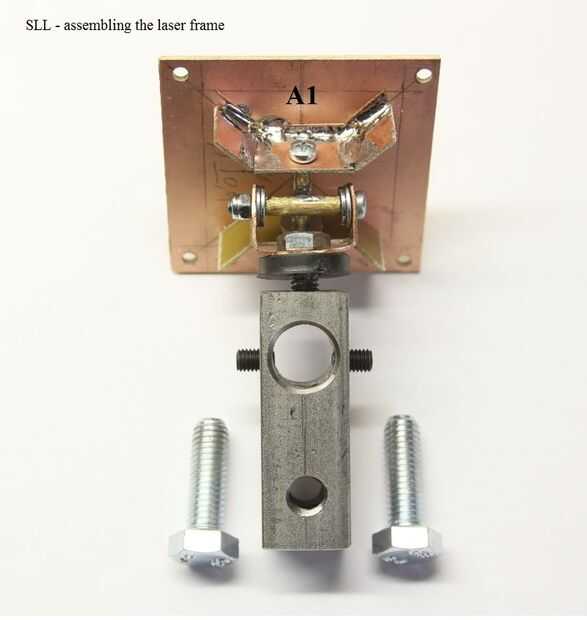

Coloque el tubo transversal que ya se hacen a bordo (A), pase por la Phillips M3 x tornillos largos de 30 mm y cortar donde sea necesario incluyendo el espacio para el M3 seguro tuerca.

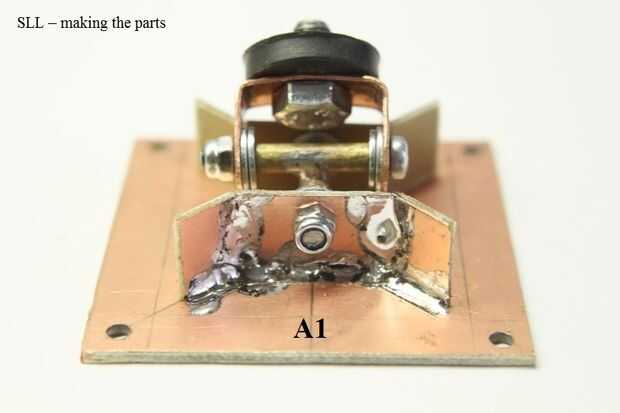

Uso M3 los pernos entre los tubos y la placa de esa manera para que los tubos se pueden mover libremente con el menor espacio entre ellos. Esto es importante!

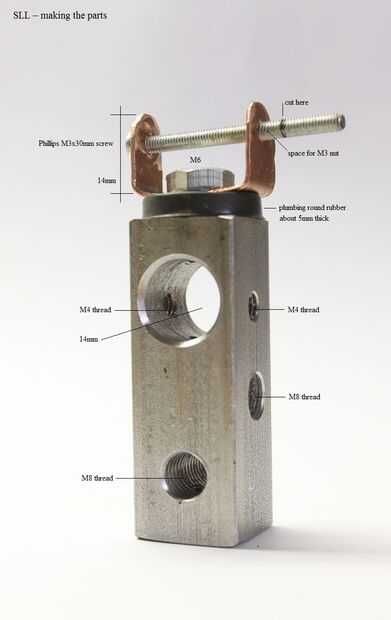

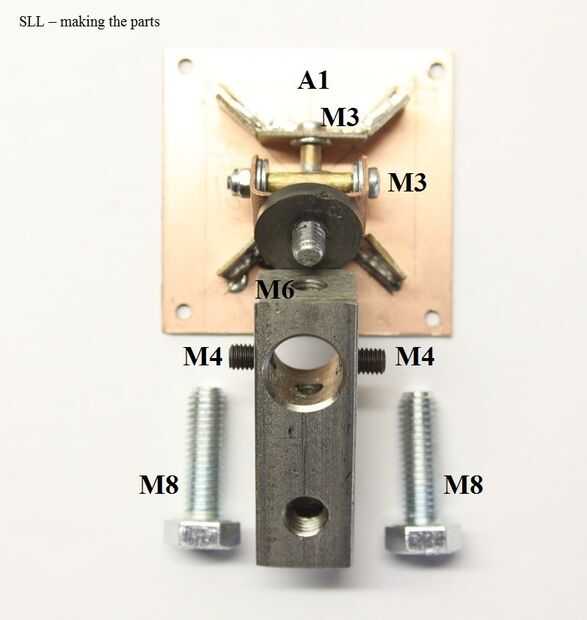

Pase la tubería redonda de goma a través del tornillo de M6, luego pasar la pieza en forma de U de metal y tornillo encima del aluminio cuadrado o barra de acero.
Todas las placas están conectadas con los espaciadores a partir desde el nivel inferior mediante espaciadores de 10mm tuercas seguro – Junta de gabinete - separadores de 20mm de espaciadores – Junta D – 10mm – C - M3 + varilla roscada M3 seguras tuercas de 10mm espaciadores – tapa tablero B - separadores de 12mm-caja.
