Paso 12: Laser:

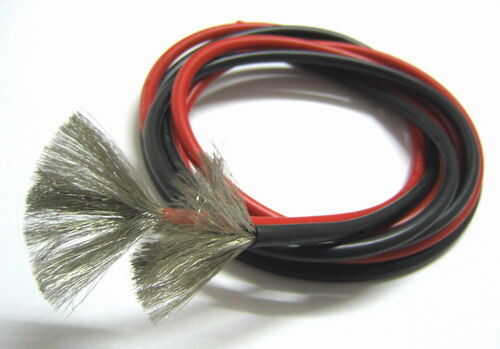

Una de las mejores soluciones que conecta el láser con la Junta (A) es el uso de cable trenzado multi flexible ultra delgada, uno como que:
En unos auriculares muy buena calidad fabricantes hacen uso de ese alambre debido a las características allí en flexibilidad / resistencia y respuesta en frecuencia. En nuestro caso la flexibilidad es lo que estamos buscando.

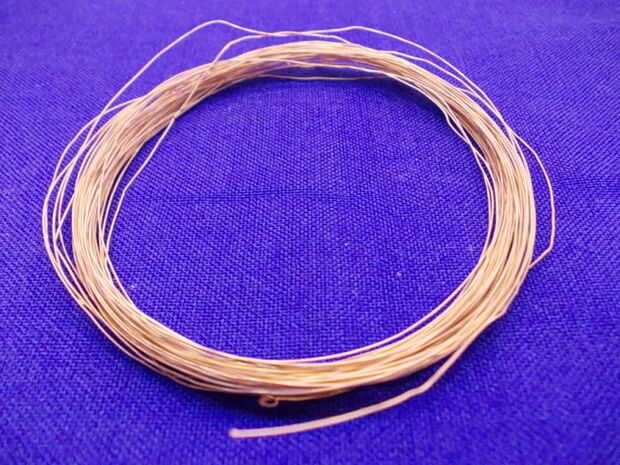

Otra solución es el uso de uno o dos alambres de un cable de altavoz de buena calidad multi strand.
La desventaja de utilizar el último método es que los cables podrían consiguió cortar en tiempo. También, misma resistencia ohmios está presente porque son cables muy delgados pero mis medidas con el láser como sucedió con él es mostrar cables propios que dibuja 14.7mA en 4VDC en vez de 14mA en 4VDC utilizando el hilo de pelo de cable del altavoz. Así 0.7mA no son críticos para el funcionamiento del láser.

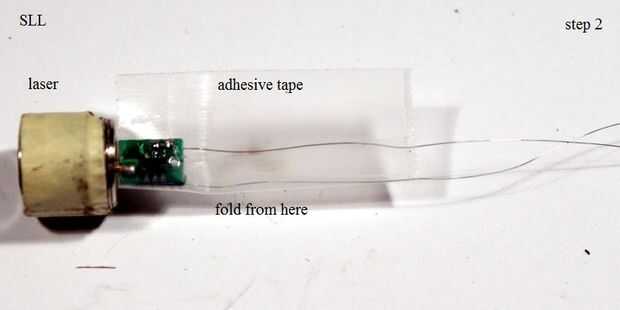

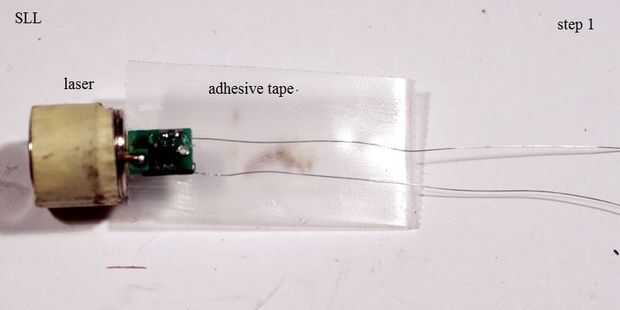

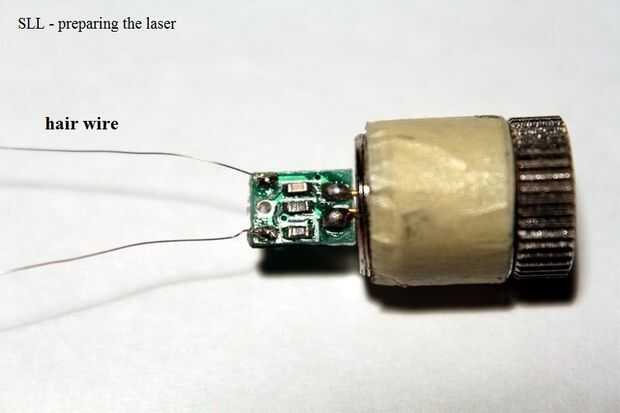

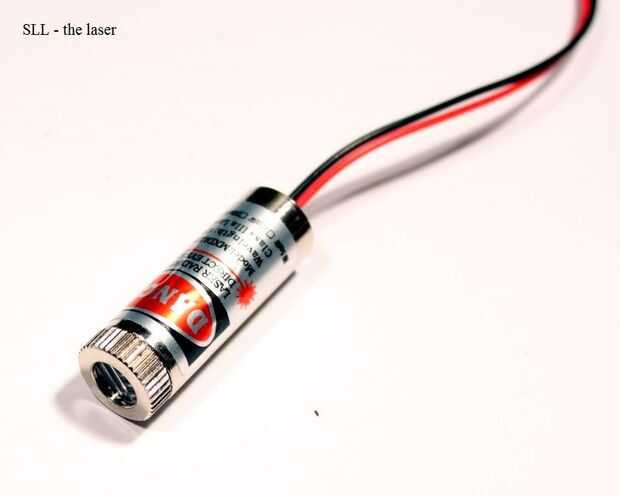

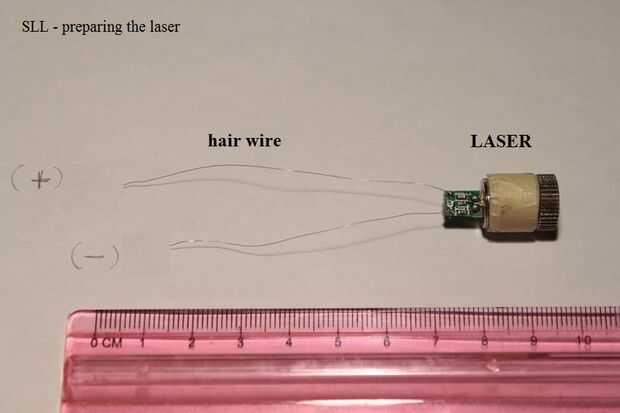

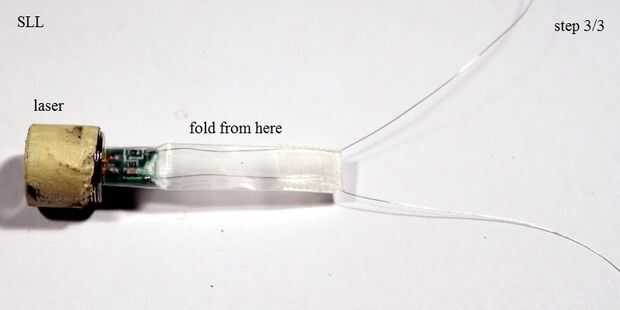

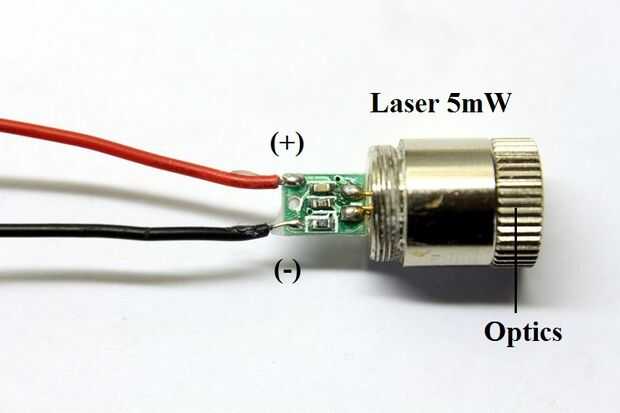

Retire la cubierta protectora del láser y desoldar los cables. Asegúrese de recordar la polaridad. Tome un cable de altavoz y quitar el aislante. Tomar dos trozos de alambre fino del cable a unos 10cm y soldarlos a los polos positivo y negativo del laser. Utilice cinta adhesiva para cubrir el láser PCB y los cables de unos 4cm de largo asegurándose de que no son en contacto entre sí.

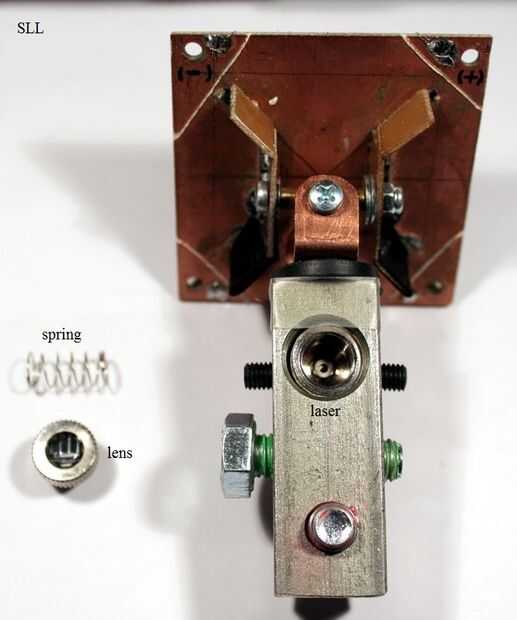

Donde la cinta adhesiva termina medida 4cm y cortar el resto de los cables. Inserte el láser para el aluminio cuadrado o barra de acero para la óptica están fuera de la barra y apriete los tornillos de M4 para fijar el láser. La soldadura de los extremos a la Junta (A) asegurándose de que el positivo del láser ir al positivo de la batería y están en el mismo lado. Continuar soldando los polos negativos.
