Paso 14: Batería, cargador y USB:

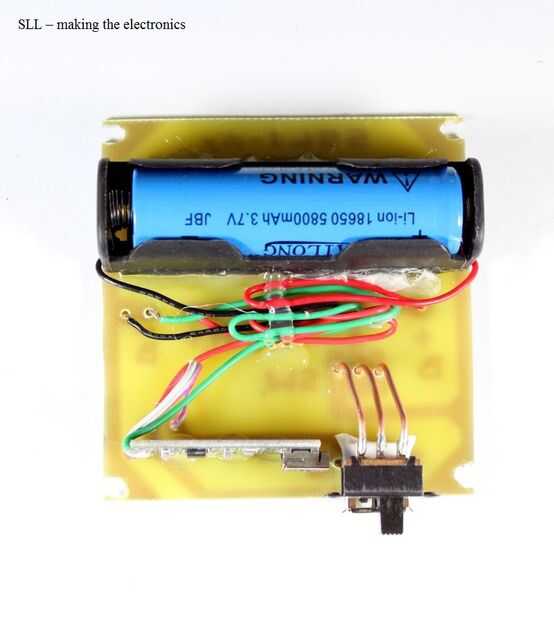

En lugar de utilizar una pilas AA normales he elegido la 18650 Li-Ion protegido uno. Estas baterías tienen algunas grandes características. No hay necesidad de reemplazo ya que son recargables, agentes de la protección del cargo excesivo / sobre-descarga / sobrecarga, hay capaz de sostener su energía durante mucho tiempo, la tensión de salida nominal de 3.7V+, gran capacidad y en la actualidad hay bastante barato para un proyecto de bricolaje.

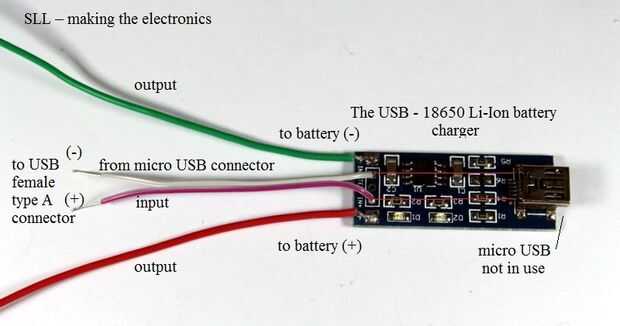

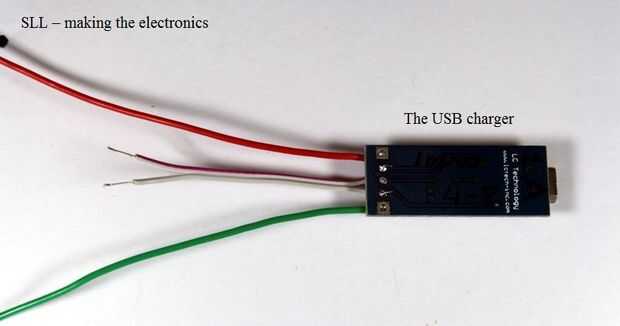

El cargador es una buena solución bien hecho y barato y suficientemente pequeño ideal para el proyecto.
La tensión de entrada es entre 4-8VDC que significa que puede funcionar desde un puerto USB de la computadora o desde cualquier dispositivo de 5VDC como un cargador de teléfono.
La capacidad de producción es clasificada en 1000mA/h ó 1A/h MAX.

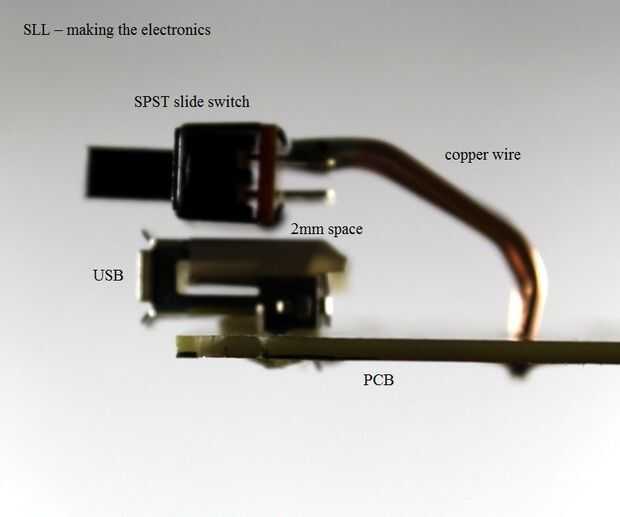

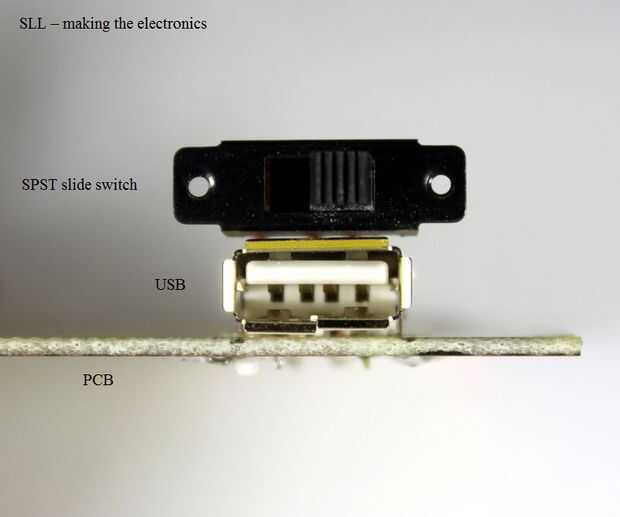

Como habéis visto he elegido la conector de 4 pines USB hembra A tipo como entrada en lugar de utilizar el conector del cargador sí mismo. Te hay razones para ello. Primero, el LED del cargador debe ser visible hacia la placa de plexiglás. En segundo lugar, porque el conector USB de tipo A es más grande del conector micro USB para ellos es más fácil abrir los agujeros en la PCB y soldarlos. Y por último, como el tipo A es más grande que el micro, proporciona más estabilidad cuando la soldadura de los pernos de tierra al PCB.
