Paso 4: explicación:
He optado por utilizar un PCB
tablero como un material de construcción porque es ligero, delgado, bastante fuerte, bastante barato, se puede cortar fácilmente con una navaja y pegar las piezas entre ellas usando un cautín y soldadura una y otra vez si lo necesita.
Por supuesto que usted puede utilizar cualquier tipo de material le corresponde mejor. Puede ser madera, hoja de metal, plexiglás y así sucesivamente. En caso de que usted va a utilizar un metal como el material que sea conductor Asegúrese de aislar los espaciadores M3 inferiores o hacer uso de las de nylon porque los separadores llevan voltaje de la batería!
Lo que se presenta en imágenes es el prototipo como una referencia pero las dimensiones dadas y los dibujos son ligeramente diferentes por favor stick con los números.
Para su comodidad he incluido más fotos que cualquier persona puede seguir.
Por lo tanto, vamos a empezar!
La idea:

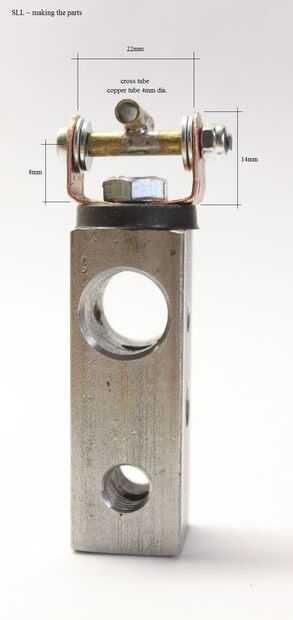

Gravedad de la tierra y un objeto pesado de 2 ejes con un láser adjunto libremente movimiento es lo que tenía en mente.
Porque no todo en la vida es perfecto y este es un proyecto diy que cosas no pueden ser perfectas hay una necesidad de la alineación. Esto puede hacerse mediante el uso de 2 pesos adicionales, los 2 pernos de x M8
en 2 ejes. Uno de ida y vuelta y uno para izquierda y derecha. Atornillando o destornillando los tornillos M8 ahora podemos alinear el láser en posición vertical y horizontal.
