Paso 6: El marco:

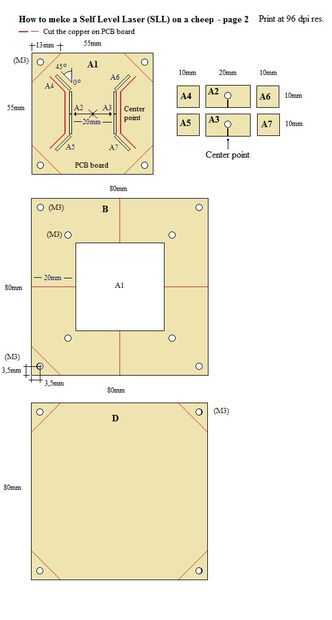

El proyecto es construir alrededor de 4 barras del tornillo a 4 esquinas y 4 tableros PCB uno encima del otro. Cada PCB utilizar un cuchillo y corte - cobre sólo - en la esquina de cada lado en 13 x 13 mm haciendo 4 formas triangulares para cada PCB. Las huellas triangulares ya van a ser las líneas de energía de la batería, eliminando el uso de cables.

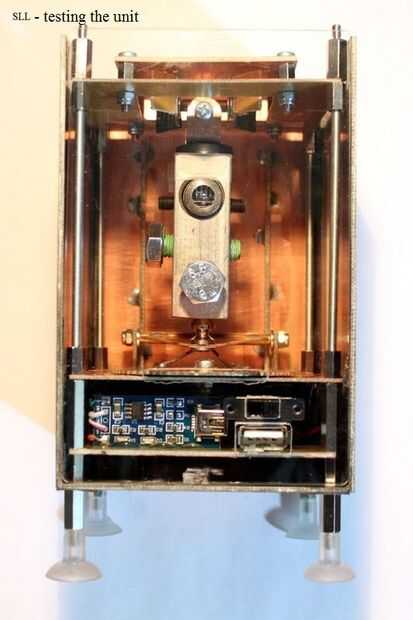

La placa inferior es donde la batería y su caso, el interruptor SPST, el conector hembra del USB y el cargador se van a colocar. Para su comodidad he incluir una. Archivo de imagen BMP del esquema. Imprimir la imagen en una impresora láser y utilizar el método de la plancha para transferir el patrón en el PCB.

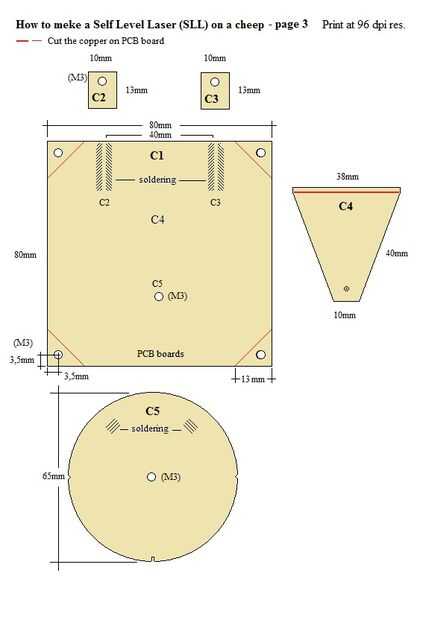

Siguiente – superior - es el mecanismo de bloqueo del láser PCB. Su propósito es bloquear en su lugar la Plaza de la barra donde se une el láser de rotación manual y también para la transferencia de la unidad en la caja fuerte.
La siguiente tabla se utiliza para la estabilidad y también es donde va el PCB pasado para colocarse con 4 tornillos Philips de 3mm. En la parte inferior del tablero añadido un blanco SMD LED + resistencia así que todo puede verse incluso en oscuridad.
Finalmente, el último tablero – la superior – es una donde el aluminio cuadrado o barra de acero va a fijarse. Si, por cualquier motivo hay un problema con el láser, quitar la tapa superior del gabinete y desenroscar ese tablero, levántela y quitado de la unidad para el mantenimiento de más. También, en la parte superior agrega un blanco SMD LED + resistencia en el caso de colocar un nivel de burbuja en la parte superior la unidad. En tal caso, se debe abrir un agujero en la parte superior del centro del recinto.
