Paso 8: Para soldar los cables, manual de reparacion

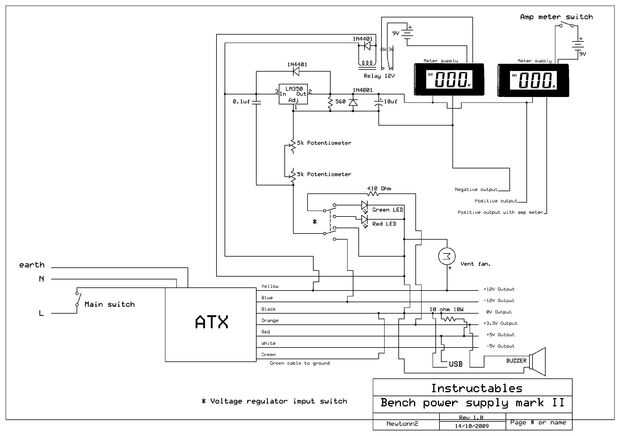

1). -Ahora es el momento de soldar todos los cables del panel frontal, y aquí es un archivo PDF y un archivo JPG con el esquema completo.
En este esquema hay potenciómetros dos 5 k, que porque mi tensión panel metro va hasta 20V pero en caso necesario un poco más, que puedo utilizar el otro potenciómetro de 5k en serie como un aumentador de presión. (podría poner un interruptor en serie con el potenciómetro y abrir el circuito para dar el impulso, pero se irá directamente a la tensión máxima, con este segundo potenciómetro serás capaz de controlar que la tensión)

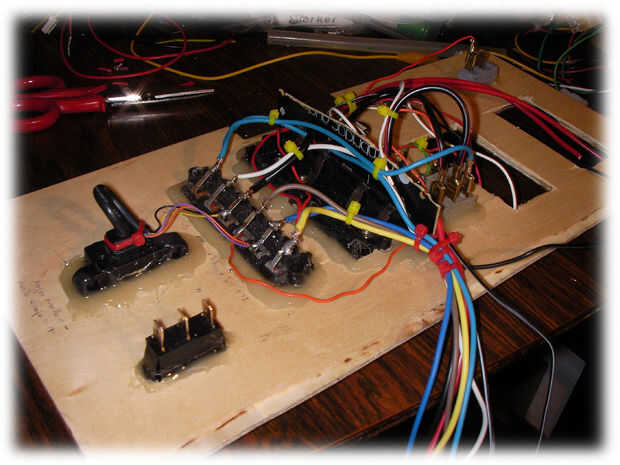

2). -Una vez que haya terminado de soldar los cables, utilice un sujetacables para asegurarse de que nada vendrá suelta al abrir o cerrar la puerta.
3). -Pegar la puerta con epoxy, utilicé epoxi de madera.
En el esquema verás cómo he utilizado el doble interruptor de dos vías para intercambiar el cable negativo que va en el regulador de voltaje. Puedo usar éter-12v o 0v (tierra), la razón por la que he hecho esto es porque el - 12v no es tan potente como la salida de 0v. Con ajuste 1) puede ir de 1.2V a 23V, pero se limita a 2A y con ajuste 2) puedo ir de 1.2v a 11V hasta 3A (el regulador de voltaje es 3A) aquí es un vídeo usted puede ver la diferencia:
Para conectar el USB de la salida sólo tiene que utilizar el terreno para la negativa y el + 5v para el positivo. (si no está seguro de bruja los cables a utilizar ver aquí )
