Paso 5: Añadir el cable rojo
Ahora agregará tres alambres a la Junta. Para mantenerlos fácilmente identificable que hemos utilizado el rojo, blanco y negro pero no importa el color del cable.
Cortar un trozo de cable de núcleo sólido (hemos utilizado el rojo uno) aproximadamente 2" de largo y tira de ambos extremos.

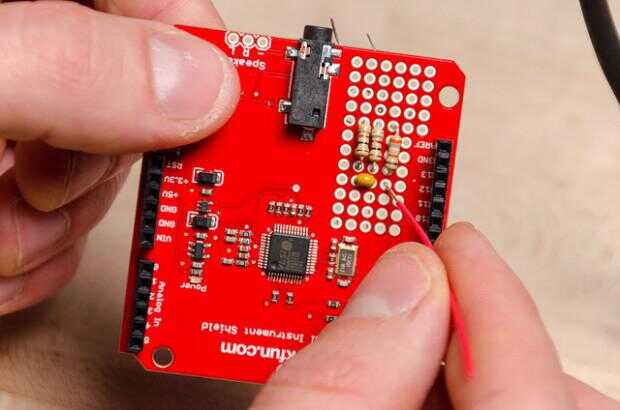

Inserte un extremo derecho del tablero junto a C1 y directamente sobre R1.
Voltee la placa y ese final de la soldadura en su lugar.
Doble hacia abajo la pierna de R1 (el lado no conectado a R2) y soldar el cable rojo.

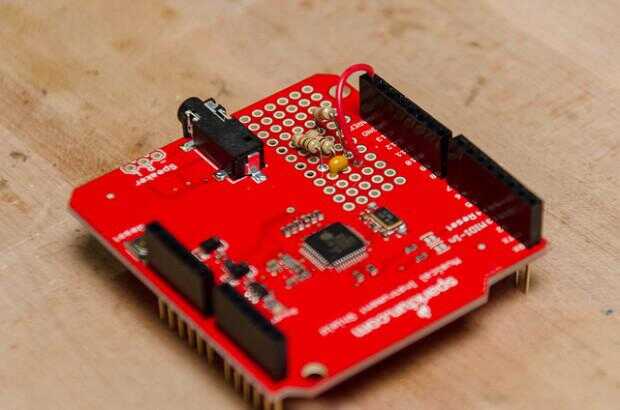

Voltear el tablero hacia el frente e Inserte el otro extremo en el zócalo de la cabecera con la etiqueta "AREF" (está en la parte inferior izquierda del escudo).
