Paso 3: Y mando a distancia.
Este segmento es la parte más laboriosa del proyecto ya que tienes que conectar y soldar decenas de cables en un espacio estrecho.
Soldador puede dañar otro cable cerca o la mano.
Así que ten cuidado.
Es su opción para montar los conmutadores del mando a distancia primero y luego soldarlos.
O
Soldar los cables básicos primero los interruptores y luego montarlos en el mando a distancia.
El segundo es el método más seguro.
Aquí están los 3 circuitos diferentes de interruptores que tienes a la soldadura.

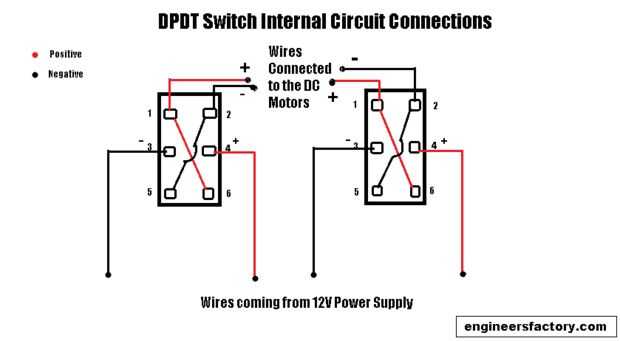

Interruptor de DPDT para control de robots básicos. (Image.1)

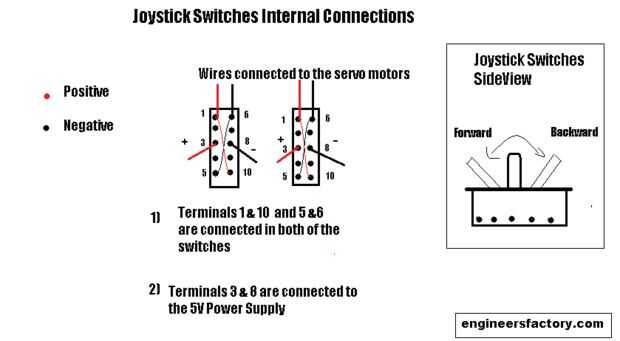

Interruptor de palanca de mando (Image.2)

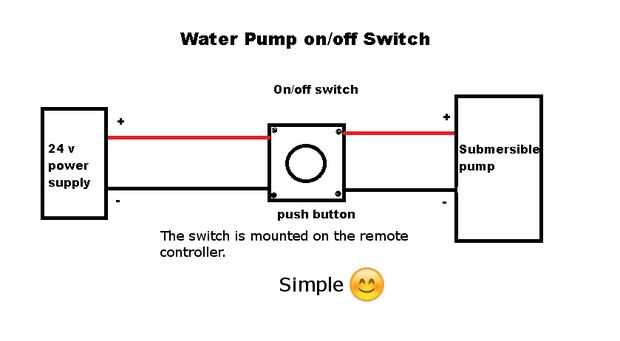

Interruptor de la bomba de agua en (Image.3)
Ahora se completa la parte de diseño de circuito de controlador remoto.
