Paso 2: Dibujos y trabajo ciclo

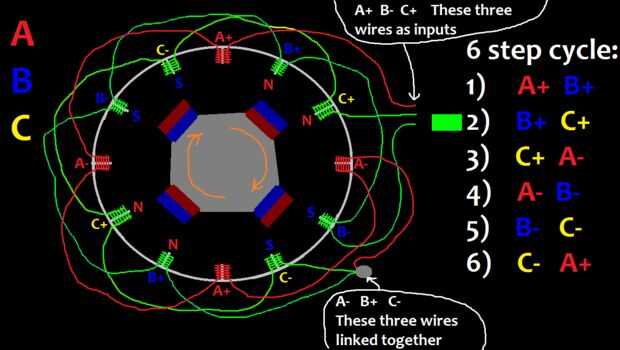

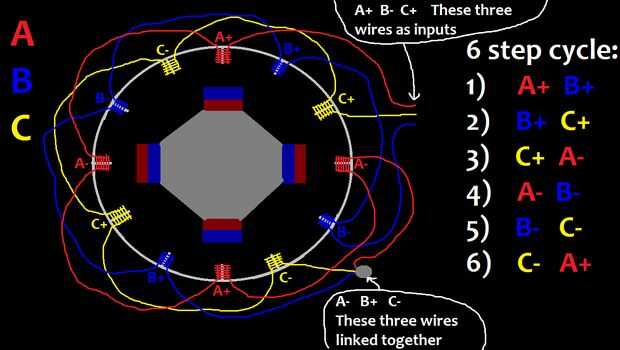

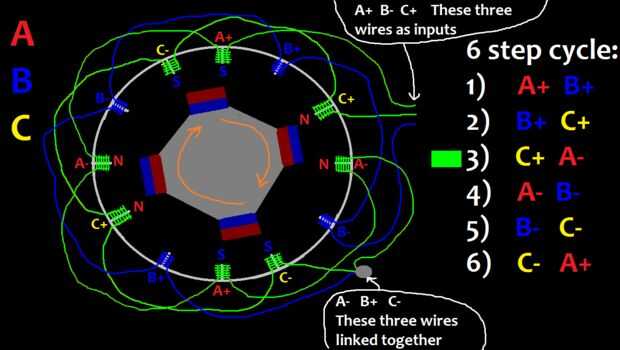

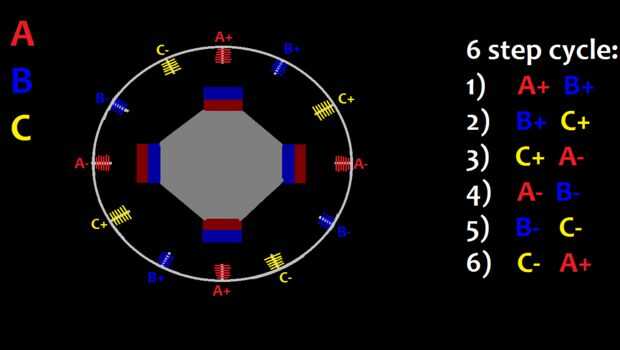

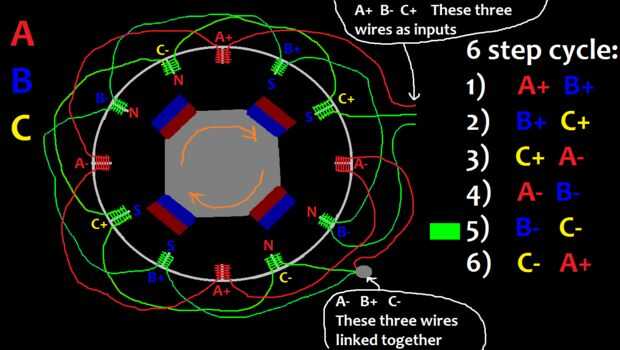

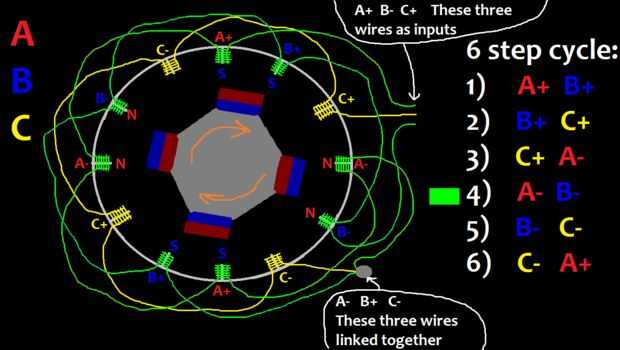

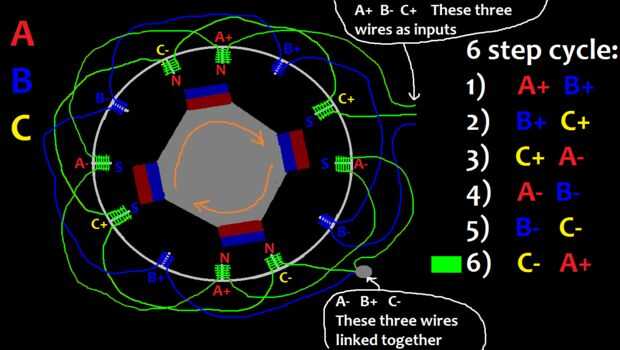

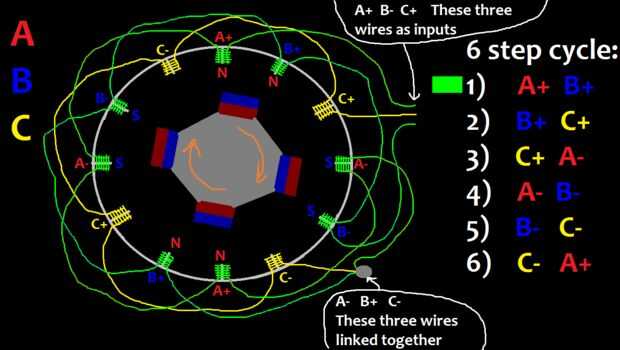

Estas imágenes se muestran en el video como una animación pero puedes mirarlos por un minuto si estás pensando en cómo funciona este motor. Es un ciclo repetitivo del 6 paso, cada 6 pasos completan media una revolución del rotor del imán de 4:
Paso 1) A + B +
Paso 2) B + C +
Paso 3) C + A-
Paso 4) A - B-
Paso 5) B - C-
Paso 6) C - A +
Por ejemplo A + B + significa que tiene "+" de alimentación conectado a la A + y el B + hilo, y "-" conectada a los cables A y B de la fuente de alimentación. Esto es lo que me he referido en el video como corriente "hacia adelante". Significa un "A-" paso corriente "reversa" en el "A" conjunto de bobinas ("-" potencia al alambre de A +, "+" energía al A - cable). Los conjuntos de bobina comparten una salida común (A-, B + y C-los cables se sueldan juntos).
Hay varias maneras posibles se podría configurar la corriente para que funcione, que no son necesarios para este motor. Es útil para entender por qué cada cable está conectado donde es darse cuenta de lo que son.
¡ No nunca necesidad de:
A + B-
A + C +
B + C-
B - C +
A - C-
A - B +
Así que conectamos el A - B + y C-cables juntos... En cada punto del ciclo tenemos 2 sistemas de bobina encendidos en serie entre sí. Por ejemplo: en cualquier momento la "A" está recibiendo corriente delantera (un A + paso) van sin duda también necesitan B + o C-actual. Imaginar "+" señal viene en el cable de A + y fluye a través de la serie A la bobina y el alambre hacia fuera A-hasta el cruce de los 3 cables soldadas juntos (A - B + y C-wire extremos). Si es en el paso de A + B + consigue cable B el "-" señal de energía, permitiendo a la señal "+" continuar ahora de la Unión en el alambre de B +, a través de las bobinas de B y el cable B al "-" fuente de energía.
Espero que tenga sentido. Puede mirar las fotos e imaginar cada paso y seguimiento de los polos magnéticos como son representados en los dibujos.
