Paso 3: Experimentar con otros diseños
Una vez que ha hecho un simple motor puede tomar su habilidad más con más pensamiento, leyendo y experimentando. Entonces podrían hacer que los motores personalizados para cualquier aplicación que tienes. Las imágenes en este paso muestran cómo hice un motor sin escobillas outrunner.

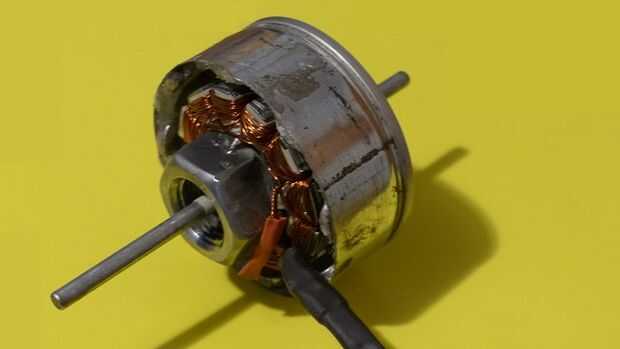

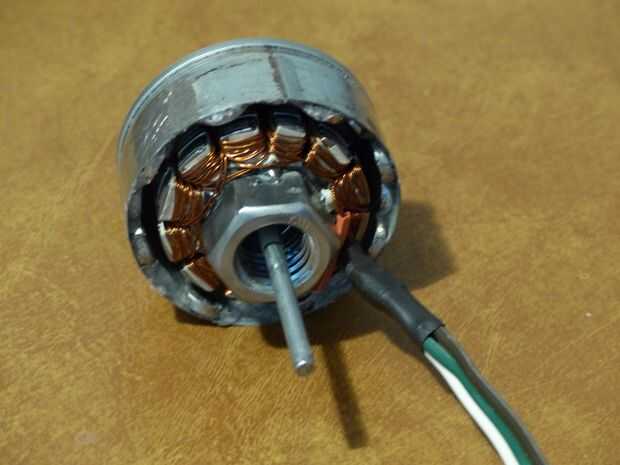

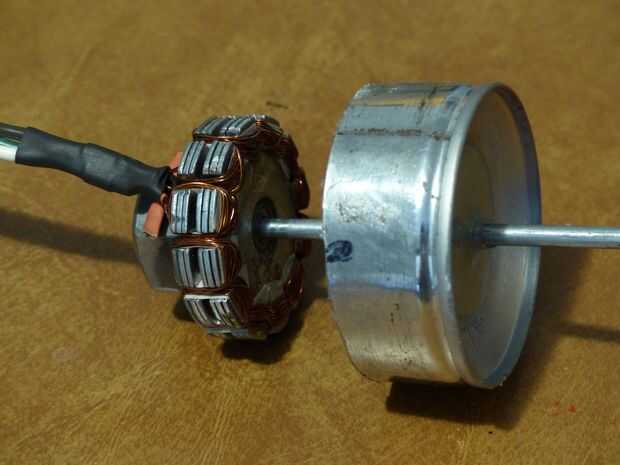

Después de hacer el plástico que se muestra en el video, hice un motor outrunner de construcción de acero. El diseño de outrunner tiene el estator con las bobinas en el centro y una campana del rotor alrededor de eso con los imanes en el interior superficie del rotor. Este particular utiliza bobinas de 12 y 16 imanes permanentes en un anillo alrededor de las bobinas.

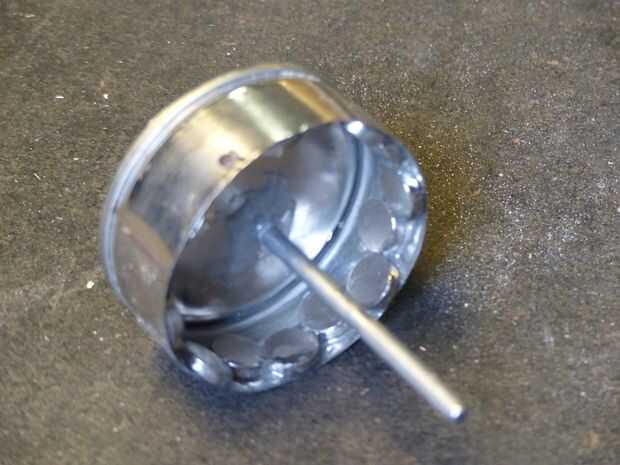

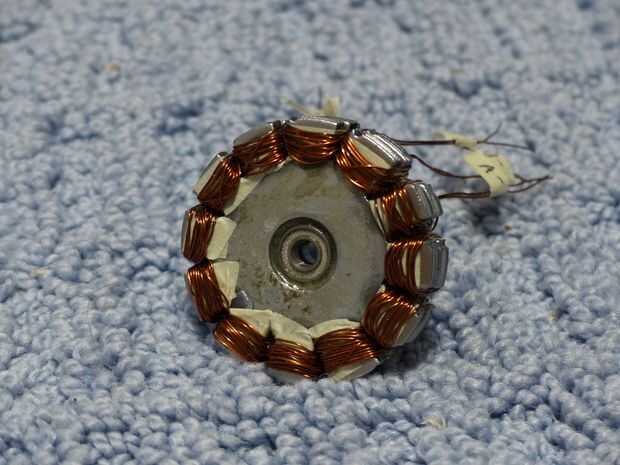

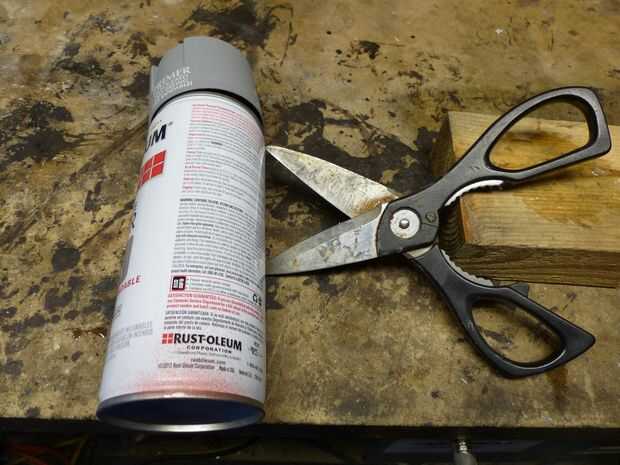

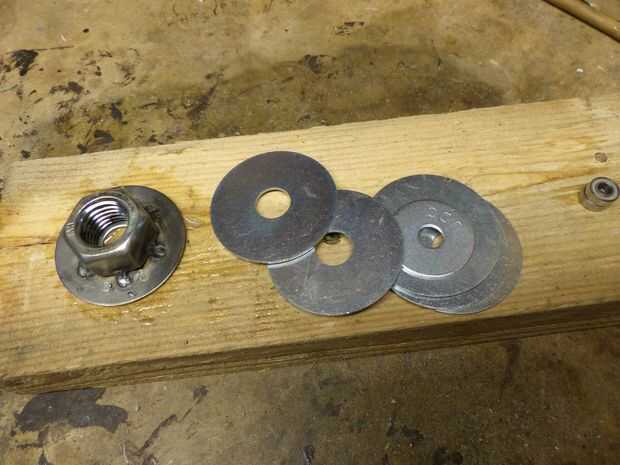

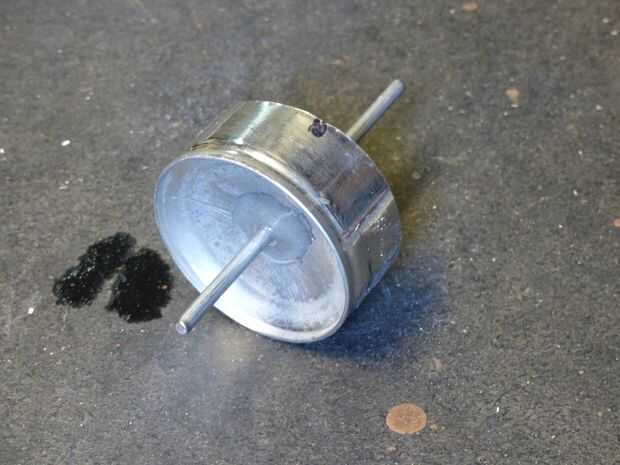

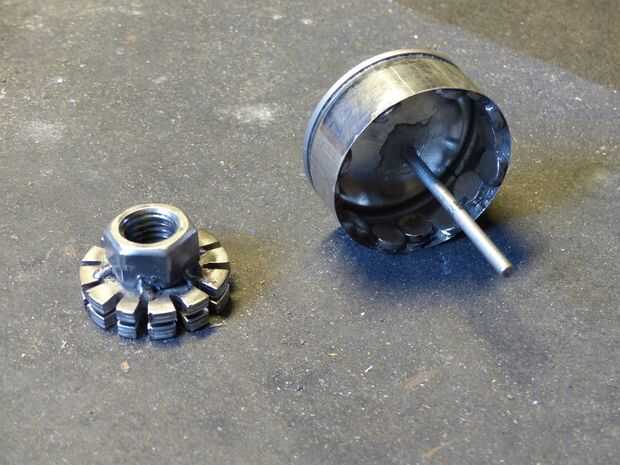

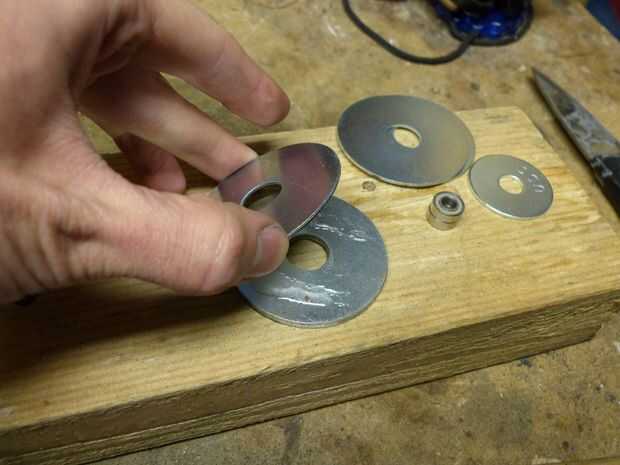

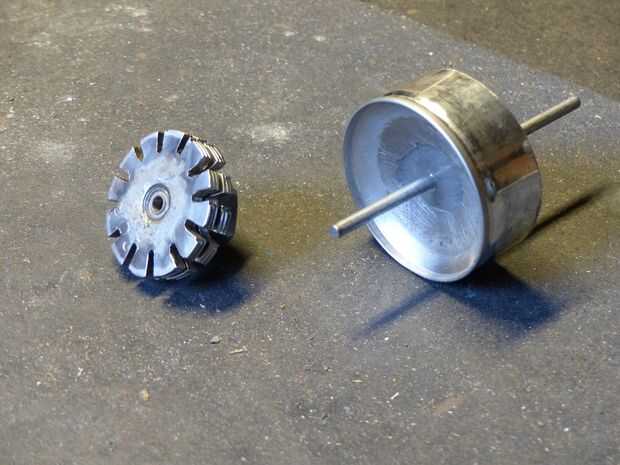

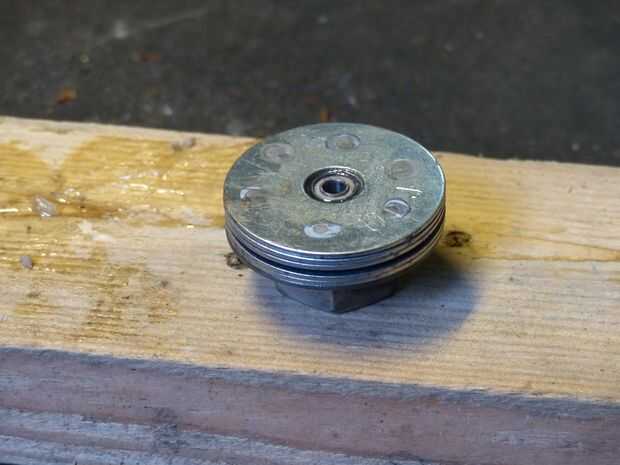

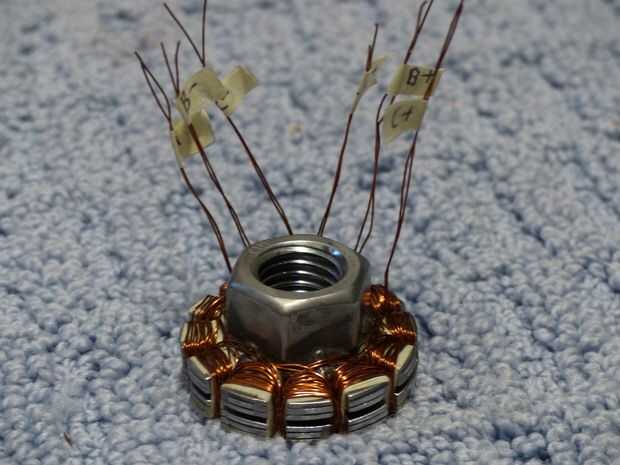

Los imanes permanentes son norte sur norte sur cada otro imán alrededor de todo el camino. La campana de de que montaje de los imanes dentro una pieza se corta de una lata de pintura vacía. Las bobinas son en 3 sets (A, B y C) como antes, pero todas las bobinas se hieren la misma dirección en esta ocasión (todo hacia la derecha). Así que la orden de liquidación es A + B + C + A + B + C +... de todas las 12 bobinas. El núcleo que enrollé las bobinas sobre hace de un apilado de las arandelas de defensa ajustaron juntos. Existen rodamientos de bolas en el centro de las arandelas para girar en el eje. Soldar una tuerca grande hexagonal en una de las arandelas para dar un marco de buen montaje al motor (por lo que puede sujetar a algo). La tuerca hexagonal facilita la posición de los 12 cortes que debían realizarse en las arandelas para formar los núcleos individuales para las bobinas de la globo ocular.
Gracias por ver este Instructable y espero que sea útil para usted!
