Hacer un cajón de madera (10 / 11 paso)

Paso 10: Detalles de cajón

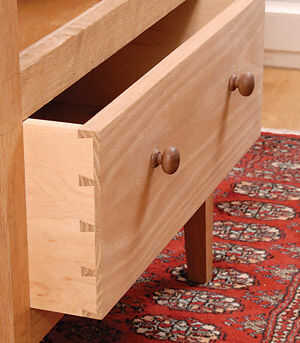

Las articulaciones en la parte delantera de este cajón son sencillas colas de Milano semiciegas, de modo que el frente del cajón aparece intacto cuando está cerrado. En la parte posterior que se puede utilizar a través de colas de Milano, que son mucho más fáciles de cortar.

Sin embargo, el diseño en la parte posterior necesita un poco de pensamiento, porque es central a la estructura del cajón. Las base fi ts en ranuras cortadas en el interior caras de los lados y la parte delantera. El diseño de la cola de pato necesita dar cabida a esto. El diagrama (izquierda) muestra el lado y los aspectos posteriores de los empalmes de cola de pato trasera. La parte inferior trasera conjunta es una media cola de Milano, sentado inmediatamente por encima de la ranura para el fondo del cajón. La parte posterior del cajón no es tan profunda como los lados y colillas contra la superficie superior de la parte inferior del cajón.

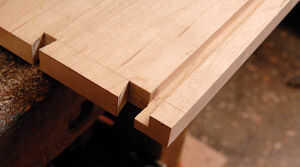

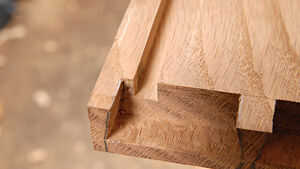

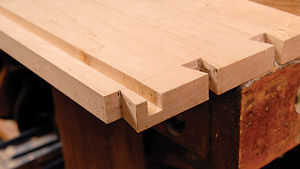

Si usted planea cuidadosamente, puede las ranuras en los lados de la derrota y frontal directo, sin parar. Esto hace el trabajo muy fácil y limpia. Las fotos muestran la geometría del surco que utilicé para este cajón y demuestran los principios de construcción. Las ranuras en el lado a través de los dientes frontales inferiores y están escondidas en el cajón montado. En el frente del cajón, la ranura correspondiente funciona dentro de la cavidad de cola de Milano, también oculta. En la parte posterior de los lados, la ranura se encuentra directamente debajo de la cola de pato mitad inferior.
