Voltimetros digitales (DVMs) son un caso especial de convertidores analógico a Digital - A / DCs.-miden voltaje - y son generalmente una función de un instrumento de propósito general llamada un multímetro digitales (DMMs), comúnmente utilizado para medir voltajes en laboratorios y en el campo. DMMs Mostrar la tensión medida usando LCDs o LEDs para mostrar el resultado en un flotante punto de formato. Son un instrumento de elección para la medición de la tensión en todo tipo de situaciones. Este instructable le mostrará cómo utilizar Arduino como un DVM de DC (corriente directa Digital voltímetro).

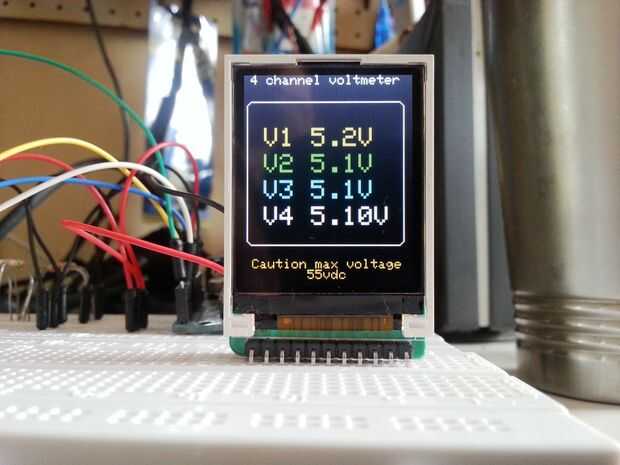

Usaremos las entradas analógicas del Arduino para medir voltajes DC entre 0 y 5V y muestra los valores en una pantalla de TFT LCD a Color.
Usé el Sainsmart Arduino Nano y el oficial Arduino UNO R3 para ver si hay diferencias.
Los rangos de voltaje que puede medir el Arduino pueden ampliarse fácilmente mediante dos resistencias para crear un divisor del voltaje.
El divisor de tensión escala literalmente abajo la tensión se mide por lo que es dentro de la gama de las entradas analógicas del Arduino (es decir. 0 a 5 voltios).
Entonces usted puede programar el sketch de Arduino para calcular los voltajes reales se mide multiplicando la entrada por el factor de escalado.
Esto nos permitirá medir tensiones superiores a 5V DC, el voltaje de C.C. máximo que podemos medir con seguridad es ~ 50 VDC con las piezas utilizadas en este instructable, pero puede modificarse para adaptarse a sus necesidades...
