Hacer un cargador portátil con una potente antorcha (2 / 3 paso)

Paso 2: Colocación, soldadura, pegado... bla bla bla.

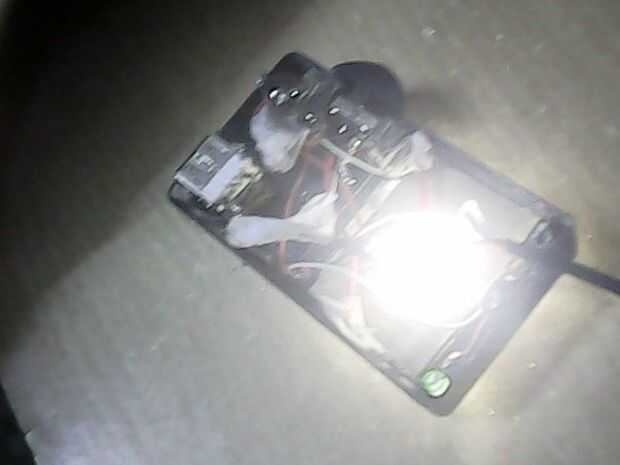

1 decidir una ventana en la caja donde desea que la lámpara de LED para colocar, (usted puede hacer la lámpara pegando super la s l.e.d brillante tres de lado a lado y conectarlos en paralelo). Luego pegar la lámpara en una hoja de cartón, que debe ser de las mismas dimensiones de la ventana, luego ese pedazo de plástico hacia fuera y coloque la lámpara en. Utilice pegamento para colocar permanentemente. También puede colocar los leds en el panel de plástico, debe hacer lo que más le convenga.

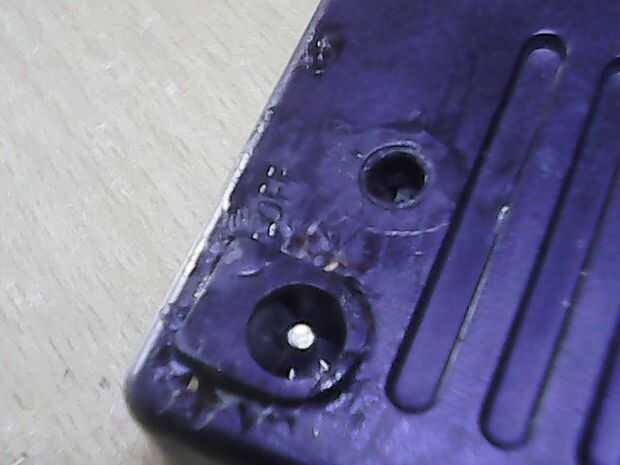

2. ahora hacer pequeñas cavidades en la parte superior de la caja para colocar las dos salidas, don.t Coloque el usb puerto hacia arriba como puede dislocarse desde su posición al quitar un cable usb.

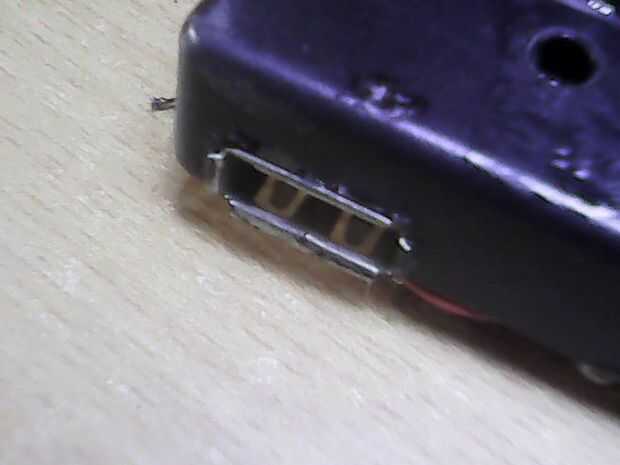

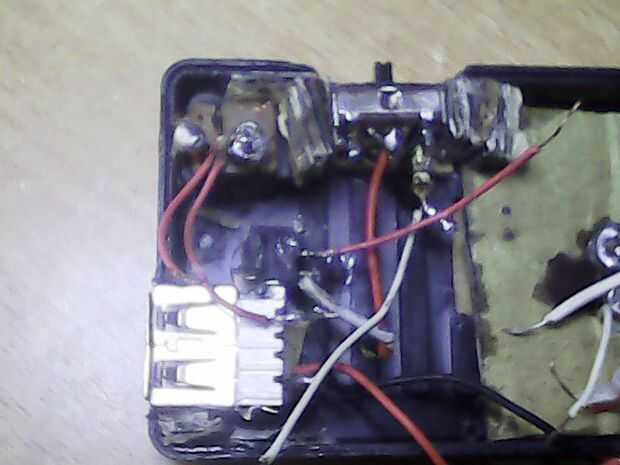

Para colocar el puerto usb, tienes que hacer una cavidad rectangular en el lado de la caja, asegúrese de que su en el mismo lado donde están las otras dos salidas. Puede proporcionar los puntos de venta soporte colocando pegados trozos de cartulina de lado a lado con ellos y les pegar.

3 Coloque los dos interruptores de como colocarlos y use pedacitos de cartón si es necesario.
Para hacer el interruptor de bypass, encontrar un interruptor que tiene 5 conectores y conecte la energía-cable a la media. Conectar una resistencia de 200 ohm a una de las extremidades, y un cable a otro, luego unir el extremo libre de la resistencia a que los cables en el otro lado. Cortar los restantes conectores y soldar todo el interruptor.

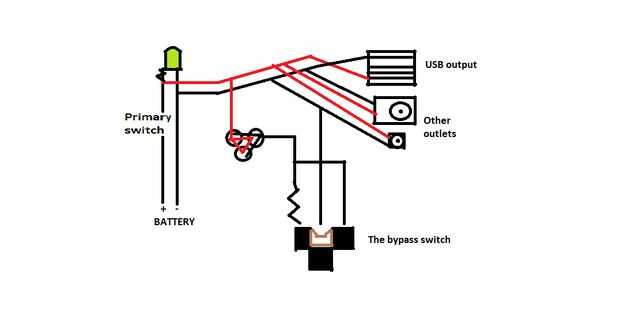

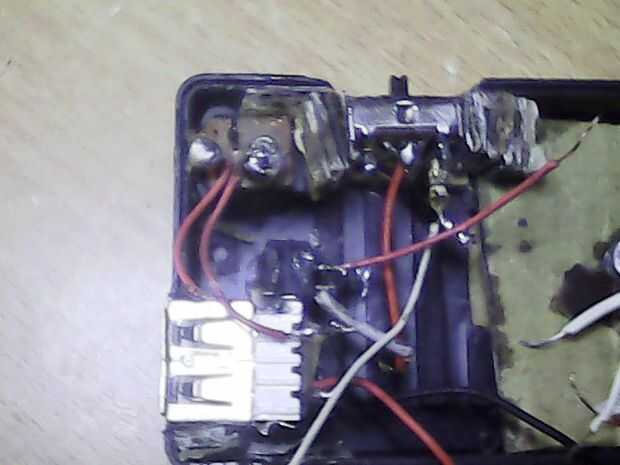

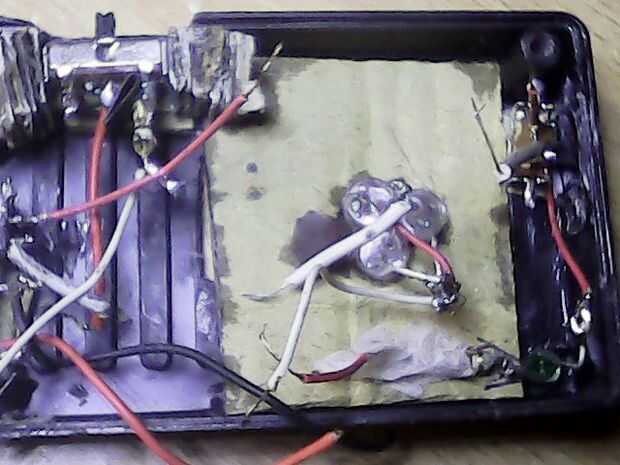

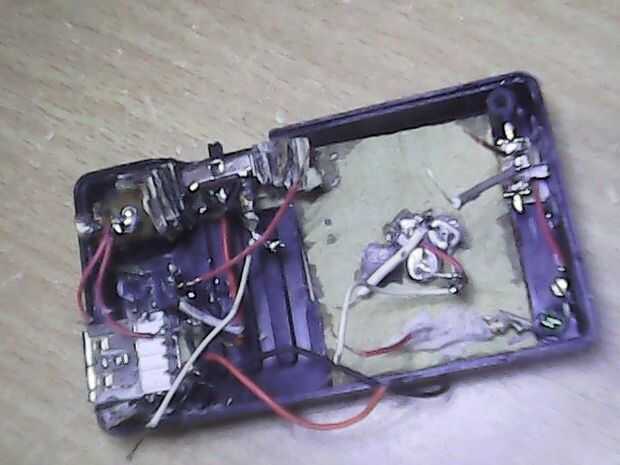

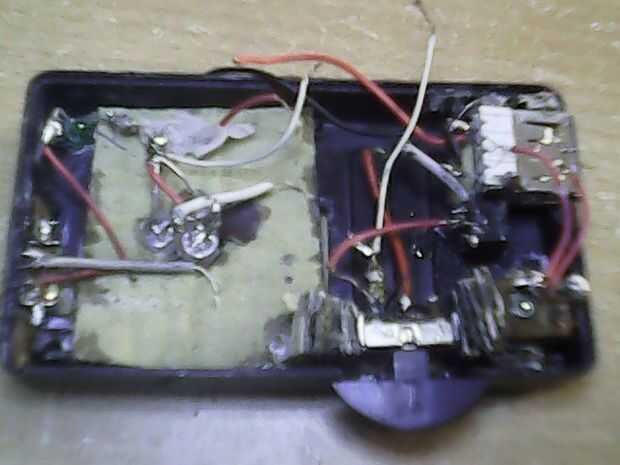

4 este circuito funciona en una combinación paralelo por lo que tienes que conectar el + ve terminal de cada salida a un cable rojo y el - ve uno a uno negro, soldadura y para la lámpara, conecte el alambre de ve ir hacia fuera de la lámpara a esa resistencia y la soldadura lo. También Conecte el cable de "energía en" a la + ve cable de las salidas y conecte el alambre - ve de las salidas a la terminal - ve del circuito del led.
(oh sí, para el piloto, conectar una resistencia a uno del final del led verde y apuntarse su + ve y - ve terminales en el cubo de alambre que hemos creado hasta ahora.)

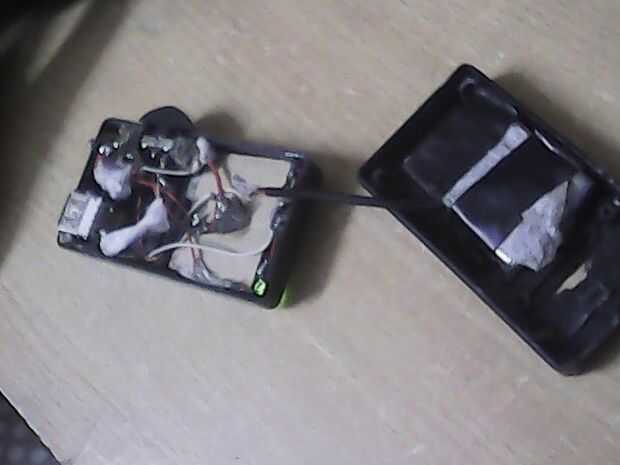

Finalmente Coloque el encendido principal apagado al lado y unirse a uno de los cables de la maza con él, conecte el otro cable del eje con la batería directamente, finalmente unir el otro extremo libre del interruptor a la batería y soldar todo arriba... ufff! hemos terminado por ahora.
