Hacer un CLL (lámpara de LED compacta) de un muerto CFL (lámpara fluorescente compacta) (4 / 7 paso)

Paso 4: Organizar los LEDs

Ahora viene la parte a arreglar LED. Conectarse su pistola de soldar de corriente alterna y prepárate. Usted puede elegir cualquier no de LEDs dependiendo de la longitud de las muerto CFL utiliza y sus requerimientos de luz. He utilizado LEDs de 24 total aquí como 6 LEDs en cada diámetro de tubo. Puede utilizar la serie de conexión en paralelo. Conexión en paralelo requiere enorme reisistance conectarse con él. También puede no caber en el agujero del tubo. Por lo que prefiero la conexión en serie.

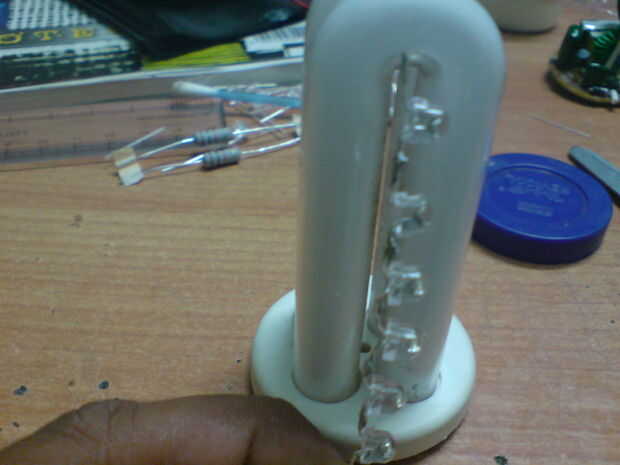

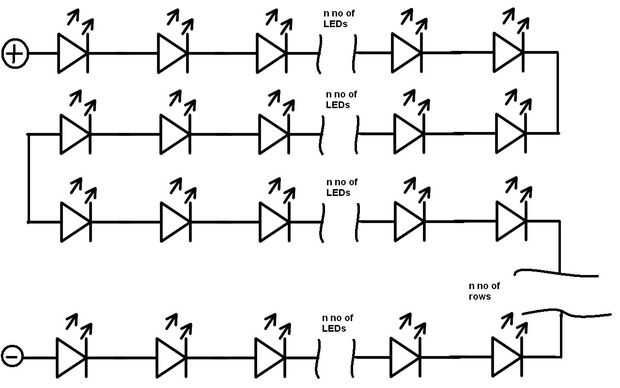

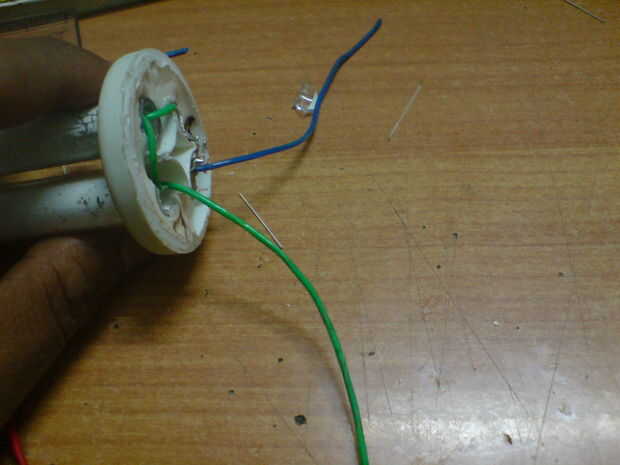

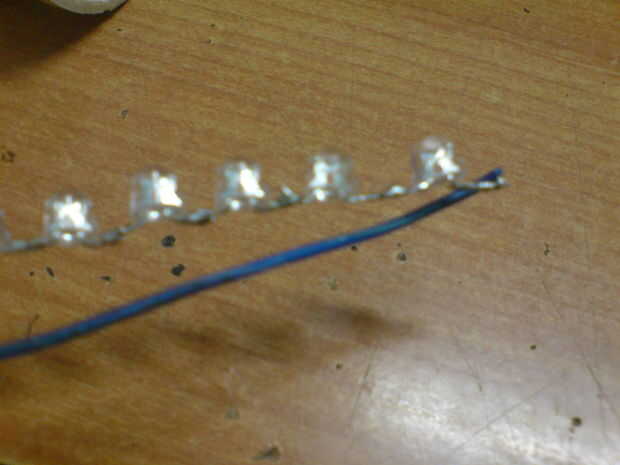

Como se muestra en las fotos, conseguir idea aproximada de cómo debe mucho espacio entre los dos LED. Me he reservado el espacio de 1 cm entre dos. Luego cortar cables extras e ir por soldadura. Hacer grupo de 6 LEDs (o cualquier no quiera) en total 4 (igual al número total de orificios del tubo). Necesita conectar un cable a cable del LED que va más profundo en el agujero para conectar más. Insertar que cada manojo en tubo de diámetro muy cuidadosamente. Hacer la conexión de todos los LEDs para que según aparecen en el diagrama del circuito. Finalmente debe tener todo el LED racimos en el agujero del tubo y sólo dos cables de conexión que sale.
