Paso 4: Montaje de la cámara y servos.
Estoy usando los siguientes componentes:
GoPro Hero con el montaje en tabla de surf (es el Monte de perfil más bajo que actualmente tienen)
HiTec HS-485HB Deluxe como el servo control
Un espectro DX8 tx y rx. Tiene un control de canal rotatorio aux que me permiten encontrar ajustar el ángulo.
Cualquier canal aux puede trabajar para ello. Simplemente un interruptor le permitirá seleccionar varios ángulo dependiendo de cuantas posiciones tiene. Sin embargo, un marcado te da posiciones continuamente variables.
También puede obtener más complejo con esto y añadirlo en el panel de control de su quadcopter (si lo permite el control de entrada-salida) con algunos script personalizado para el control automático de la inclinación de algún tipo.
La cámara se monta simplemente con el pegamento. También estoy usando una correa por si acaso ;)

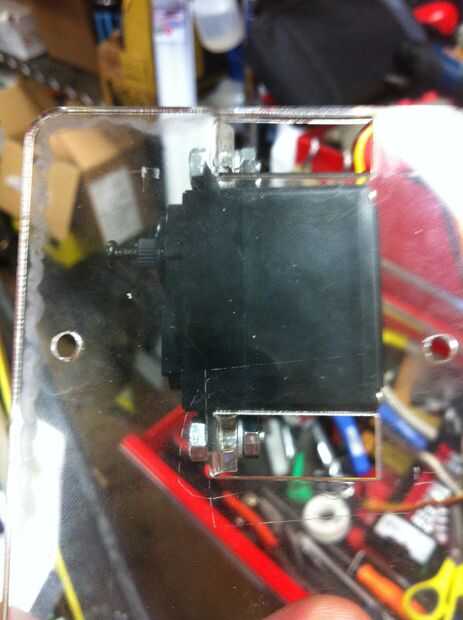

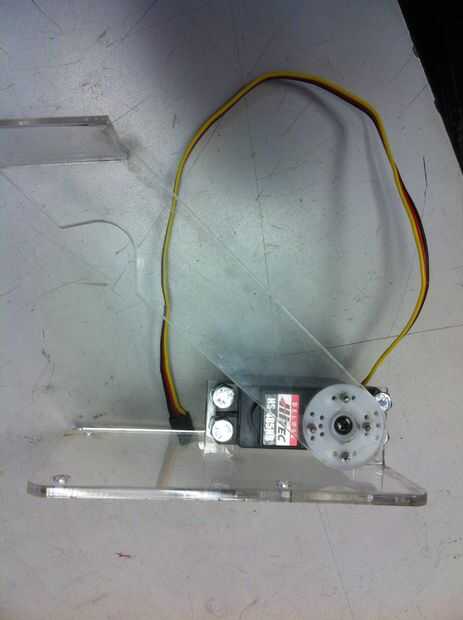

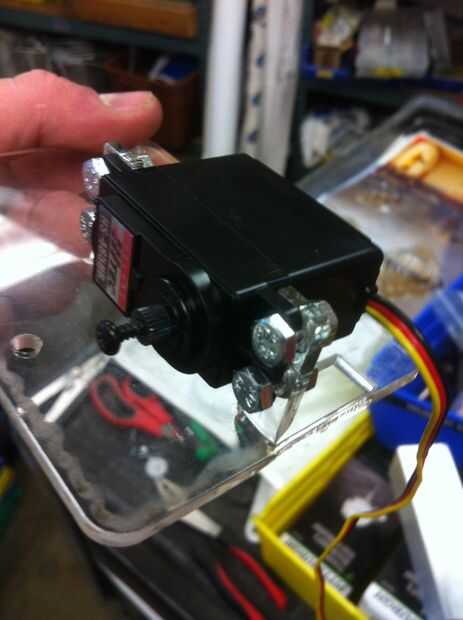

Primero Monte el brazo del servo al soporte entonces encienda el servo y cero hacia fuera. Después de él está en el punto cero Coloque el brazo de soporte/servo el servo. Esto asegura que está en la posición correcta cuando el servo se activa evitando que forzando posiblemente el soporte en el marco de soporte de algunas de las partes.
Sujete el conjunto al quadcopter con su elección de hardware (recomiendo usar a algún tipo de nylon, tuercas autoblocantes, ya que las vibraciones tienden a trabajar cosas sueltas a veces).
