Hacer un controlador para un calentador de agua de la ducha. (1 / 4 paso)

Paso 1: Tener un diseño de trabajo.

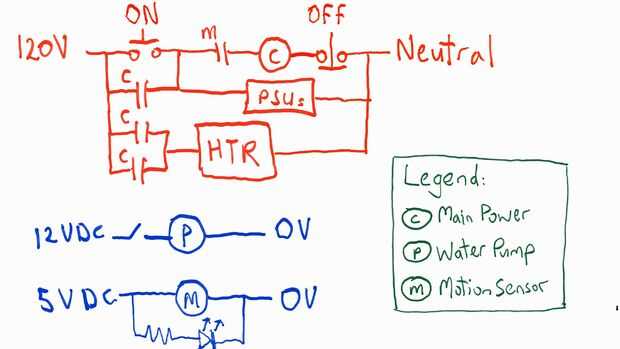

Este es el diagrama de cableado para mi calentador de cabezal de ducha. Inmediatamente después de la energía de 120 voltios AC es un pulsador normalmente abierto interruptor momentáneo. Este interruptor aplica potencia a los 12vdc y fuentes de alimentación de 5vdc (PSU).

El sensor de movimiento PIR, una vez alimentado a través de 5vdc, cerrará su contacto normalmente abierto relé para alimentación de 120 voltios AC a la bobina del relé de potencia principal.

Una vez que se energiza la bobina del relé principal, uno de sus contactos normalmente abiertos salvará el botón ON para mantener el poder a todo el circuito. Los dos restantes contactos normalmente abiertos de este relé están conectados en paralelo (para mayor vida útil) para enviar energía de 120 voltios AC para el calentador de agua.

Ahora el calentador permanece energizado cuando hay movimiento en la ducha.

Todo el circuito puede ser apagado manualmente por el interruptor momentáneo normalmente cerrado pulsador OFF.

Si la presión del agua es baja o no está disponible desde la utilidad local, usar el interruptor para encender la bomba de agua. Este interruptor envía energía de CC de 12 voltios para accionar un relé para proporcionar energía a mi bomba accionado solar. Esta bomba se apagará cuando yo manualmente apagar el calentador o el sensor PIR no detecta ningún otro movimiento.
