Paso 2: Instalación del sensor de PIR.

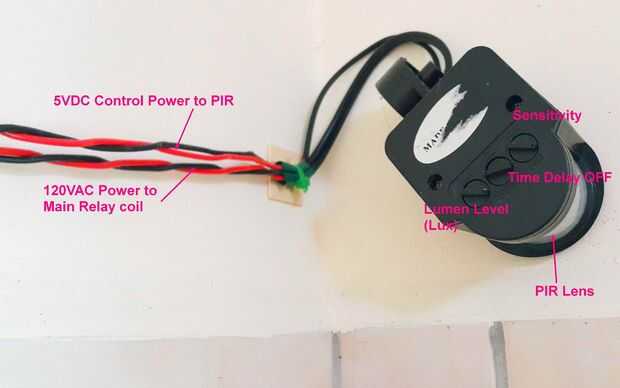

Este sensor que tenía de un viejo Reflector accionado solar. Funciona muy bien de 5 voltios de corriente continua y en orden para que trabaje en este proyecto las perillas de lux y sensibilidad completamente hacia la derecha.
El tiempo de retardo de perilla que ajusta para 10 segundos de inactividad. Por lo tanto, después de salir de la ducha, el PIR apague el circuito del calentador y la bomba de agua (si el interruptor de la bomba estaba encendido).
Este sensor tiene solamente 1 relé con un contacto normalmente abierto. Este contacto permite la alimentación de 120 voltios AC a la bobina del relé principal.
Usé cinta de doble cara para montar en la pared frente a la ducha para detectar el calor corporal. Afortunadamente ignora el cálido fluir agua. Durante la ducha se apaga el calentador si estoy aún para demasiado largo.
